Тепловая завеса создаёт направленный воздушный поток, который препятствует проникновению холодного воздуха через открытый дверной проём. Такое оборудование широко используется в магазинах, торговых центрах, офисных зданиях, ресторанах, складских комплексах и других помещениях с интенсивным движением посетителей. Однако постоянная работа завесы не всегда необходима, особенно если двери открываются сравнительно редко.
Для автоматизации работы оборудования применяют датчики открытия двери. Они позволяют согласовать включение тепловой завесы с фактическим состоянием входной группы. Когда дверь открывается, система получает управляющий сигнал и запускает предусмотренный режим работы. После закрывания створки оборудование может отключаться, переходить в режим ожидания или продолжать работать в течение заданного времени.
Такое управление помогает уменьшить ненужный расход электроэнергии, снизить нагрузку на оборудование и повысить удобство эксплуатации. При этом возможность подключения датчика зависит от конструкции конкретной завесы, типа управляющего входа и предусмотренных производителем алгоритмов работы.
Чтобы правильно организовать автоматическое управление, необходимо разобраться в принципе действия дверных датчиков, способах передачи сигнала и особенностях совместимости оборудования.
Для чего нужен датчик открытия двери и как он работает
Датчик открытия двери представляет собой устройство, которое определяет изменение положения дверной створки и передаёт соответствующий сигнал системе управления. В зависимости от конструкции он может фиксировать непосредственно открывание двери либо получать информацию о её состоянии от дверной автоматики.
Для тепловой завесы такой сигнал используется как команда на включение, выключение или изменение режима работы. Благодаря этому оборудование не обязательно должно постоянно функционировать с одинаковой производительностью.
Один из распространённых вариантов представляет собой магнитоконтактный датчик. Он состоит из двух элементов, один из которых устанавливается на неподвижную часть дверной конструкции, а другой на подвижную створку. При изменении их взаимного положения меняется состояние электрического контакта.
Подобные устройства часто применяют на распашных дверях, где необходимо определить, открыта створка или закрыта. Они отличаются сравнительно простой конструкцией и могут использоваться в системах автоматического управления при условии соответствия электрических характеристик.
Другой вариант предполагает использование сигнала от автоматики раздвижных дверей. Входные группы с электроприводом нередко оснащаются контроллерами, которые управляют движением створок и отслеживают их состояние.
Если контроллер предусматривает специальный выход для подключения внешнего оборудования, этот сигнал может использоваться для управления тепловой завесой. Такой способ позволяет согласовать работу устройств без установки отдельного датчика положения двери.
Однако наличие автоматического привода не гарантирует, что у него предусмотрен подходящий выход. Возможность подключения необходимо проверять по документации производителя дверной системы.
В некоторых случаях используются концевые выключатели или другие устройства контроля положения. Выбор зависит от типа двери, условий эксплуатации и возможностей системы управления.
Важно понимать, что датчик обычно не предназначен для непосредственного питания тепловой завесы. Его основная задача заключается в передаче управляющего сигнала. Непосредственное включение оборудования выполняет встроенный контроллер, совместимое устройство управления или предусмотренный проектом коммутационный элемент.
Это особенно важно для электрических тепловых завес, нагревательные элементы которых могут потреблять значительную мощность. Обычный дверной контакт не рассчитан на коммутацию такой нагрузки.
Следовательно, при подборе датчика необходимо учитывать не только его конструкцию, но и тип сигнала, который принимает система управления завесой.
Принцип автоматического включения и выключения тепловой завесы
Работа тепловой завесы с дверным датчиком строится на взаимодействии нескольких компонентов: устройства контроля положения двери, системы управления и исполнительных механизмов оборудования.
Когда дверь открывается, датчик изменяет состояние контакта или передаёт соответствующий сигнал. Контроллер завесы распознаёт его и запускает предусмотренный алгоритм работы.
В простейшем варианте открывание двери приводит к включению вентилятора, который создаёт воздушный поток вдоль проёма. Если завеса оснащена нагревательными элементами и условия требуют обогрева, система может также активировать нагрев.
После закрывания двери управляющий сигнал изменяется. В зависимости от настроек оборудование прекращает работу, снижает производительность или переходит в другой режим.
При этом автоматическое выключение не всегда происходит мгновенно. Некоторые модели предусматривают задержку остановки вентилятора, чтобы воздушный поток сохранялся в течение определённого времени после закрывания двери.
Такая функция особенно полезна на объектах с интенсивным движением людей. Если посетители проходят через вход с небольшими интервалами, постоянные кратковременные включения и выключения могут быть нежелательны.
Например, в магазине дверь может открываться несколько раз в течение минуты. Если завеса будет полностью останавливаться после каждого закрывания, оборудование начнёт работать в режиме частых запусков. При наличии функции задержки контроллер позволяет избежать ненужных переключений.
Продолжительность задержки определяется возможностями конкретной модели и условиями эксплуатации. Универсального значения, подходящего для всех объектов, не существует.
Для электрических тепловых завес необходимо учитывать особенности работы нагревательных элементов. Некоторые конструкции предусматривают продувку после отключения нагрева, во время которой вентилятор продолжает работать для охлаждения внутренних компонентов.
Поэтому сигнал закрывания двери не должен приводить к нарушению предусмотренного производителем алгоритма безопасной остановки. Нельзя организовывать управление путём произвольного отключения общего питания, если такой способ не разрешён инструкцией.
В водяных тепловых завесах автоматика может управлять вентилятором и регулирующим клапаном теплоносителя. При открывании двери система запускает воздушный поток, а подача тепла определяется настройками контроллера и температурными условиями.
При закрывании двери вентилятор может останавливаться или переходить на меньшую скорость, тогда как управление теплоносителем продолжает выполняться по установленному алгоритму.
Отдельного внимания заслуживают завесы без нагрева. Для них дверной датчик позволяет управлять исключительно созданием воздушного барьера, что удобно на объектах, где основная задача заключается в ограничении воздухообмена между помещениями.
Таким образом, принцип автоматического управления зависит не только от положения двери, но и от возможностей конкретной системы. Перед подключением необходимо определить, какие действия должна выполнять завеса при открывании и закрывании входной группы.
Совместимость тепловой завесы и дверного датчика
Главное условие корректного подключения заключается в совместимости оборудования. Не каждая тепловая завеса имеет специальный вход для дверного датчика, а разные системы управления могут использовать различные способы передачи сигналов.
В технической документации необходимо проверить наличие управляющего входа, предназначенного для подключения дверного контакта или внешней автоматики.
Некоторые контроллеры рассчитаны на работу с так называемым сухим контактом. Это электрический контакт, который замыкается или размыкается без подачи внешнего напряжения на управляющий вход.
Для таких систем обычно используют совместимые релейные контакты или датчики с соответствующим выходом. Однако конкретная логика работы зависит от требований производителя.
В одной системе замыкание контакта может означать открывание двери, а размыкание закрывание. В другой используется противоположный принцип. Поэтому перед подключением необходимо выяснить, какой сигнал ожидает контроллер.
Также важно проверить, допускается ли использование нормально открытого или нормально закрытого контакта и можно ли изменить логику его обработки в настройках.
Если датчик имеет электронный выход, подающий определённое напряжение, его нельзя автоматически считать совместимым с входом для сухого контакта. Подача неподходящего сигнала способна повредить управляющую электронику.
При использовании дверной автоматики необходимо учитывать характеристики её выходных интерфейсов. Некоторые контроллеры имеют специальные релейные выходы для внешних устройств, другие используют цифровые сигналы или интерфейсы обмена данными.
В последнем случае может потребоваться совместимый модуль управления или промежуточное устройство, предусмотренное проектом.
Отдельная ситуация возникает, если тепловая завеса не поддерживает прямое подключение дверного датчика. Иногда автоматизацию можно организовать с помощью внешнего контроллера, однако возможность такого решения должна подтверждаться производителем оборудования.
Нельзя считать универсальным вариантом установку обычного реле в цепь питания завесы. Такой способ может нарушить работу встроенной автоматики, системы защиты от перегрева и алгоритма охлаждения нагревательных элементов.
При подборе совместимых компонентов также учитывают условия эксплуатации. Датчик, установленный на наружной двери, может подвергаться воздействию влаги, пыли, перепадов температуры и механических нагрузок.
Поэтому его исполнение должно соответствовать окружающей среде. Для промышленных ворот и входов с интенсивной эксплуатацией могут потребоваться более защищённые устройства, чем для обычных внутренних дверей.
Важно учитывать и расстояние между датчиком и контроллером. Допустимая длина соединительной линии, требования к кабелю и защите от электрических помех определяются технической документацией.
Перед приобретением компонентов рекомендуется сопоставить характеристики тепловой завесы, датчика и дверной автоматики. Это позволит избежать ситуации, когда устройства физически можно соединить, но их сигналы и алгоритмы управления несовместимы.
Варианты подключения и настройки автоматического управления
Существует несколько способов организации автоматической работы тепловой завесы. Выбор зависит от конструкции входной группы, функциональности контроллера и требований к эксплуатации.
Наиболее простой вариант предусматривает подключение совместимого дверного контакта непосредственно к специальному управляющему входу завесы. В таком случае встроенная автоматика самостоятельно обрабатывает сигнал и выполняет предусмотренные действия.
Это решение удобно для распашных дверей, где достаточно определять два основных состояния: открыто и закрыто.
Если входная группа оснащена автоматическими раздвижными дверями, управление может осуществляться через соответствующий выход дверного контроллера. Такой вариант позволяет использовать уже существующую информацию о состоянии створок.
При этом необходимо убедиться, что выход дверной автоматики предназначен для взаимодействия с внешними устройствами и соответствует требованиям системы управления завесой.
Для объектов со сложными режимами эксплуатации применяются внешние контроллеры. Они могут учитывать несколько сигналов одновременно: положение двери, температуру помещения, расписание работы здания и другие параметры.
Например, в торговом центре тепловая завеса может работать на минимальной скорости при закрытых дверях, а при открывании автоматически переходить на повышенную производительность.
Такой алгоритм позволяет поддерживать постоянный воздушный барьер и одновременно адаптировать его интенсивность к фактическим условиям.
На складских объектах возможен другой сценарий. Если ворота открываются относительно редко, завеса может находиться в режиме ожидания и включаться при поступлении сигнала от системы управления воротами.
Однако для больших проёмов необходимо учитывать время выхода вентилятора на рабочий режим. Если воздушный поток формируется слишком поздно, часть холодного воздуха успеет проникнуть внутрь помещения.
Поэтому в отдельных случаях целесообразно предусмотреть запуск завесы до полного открывания створок, если такой алгоритм поддерживается дверной автоматикой и оборудованием.
Для помещений с высокой посещаемостью может оказаться эффективнее непрерывная работа на пониженной скорости с автоматическим усилением потока при открывании двери.
Таким образом, автоматизация не обязательно означает полное выключение завесы после закрывания входа. Иногда более подходящим решением становится переключение между несколькими режимами производительности.
Настройка системы должна учитывать характеристики вентилятора, тип нагрева, частоту открывания дверей и температурные условия.

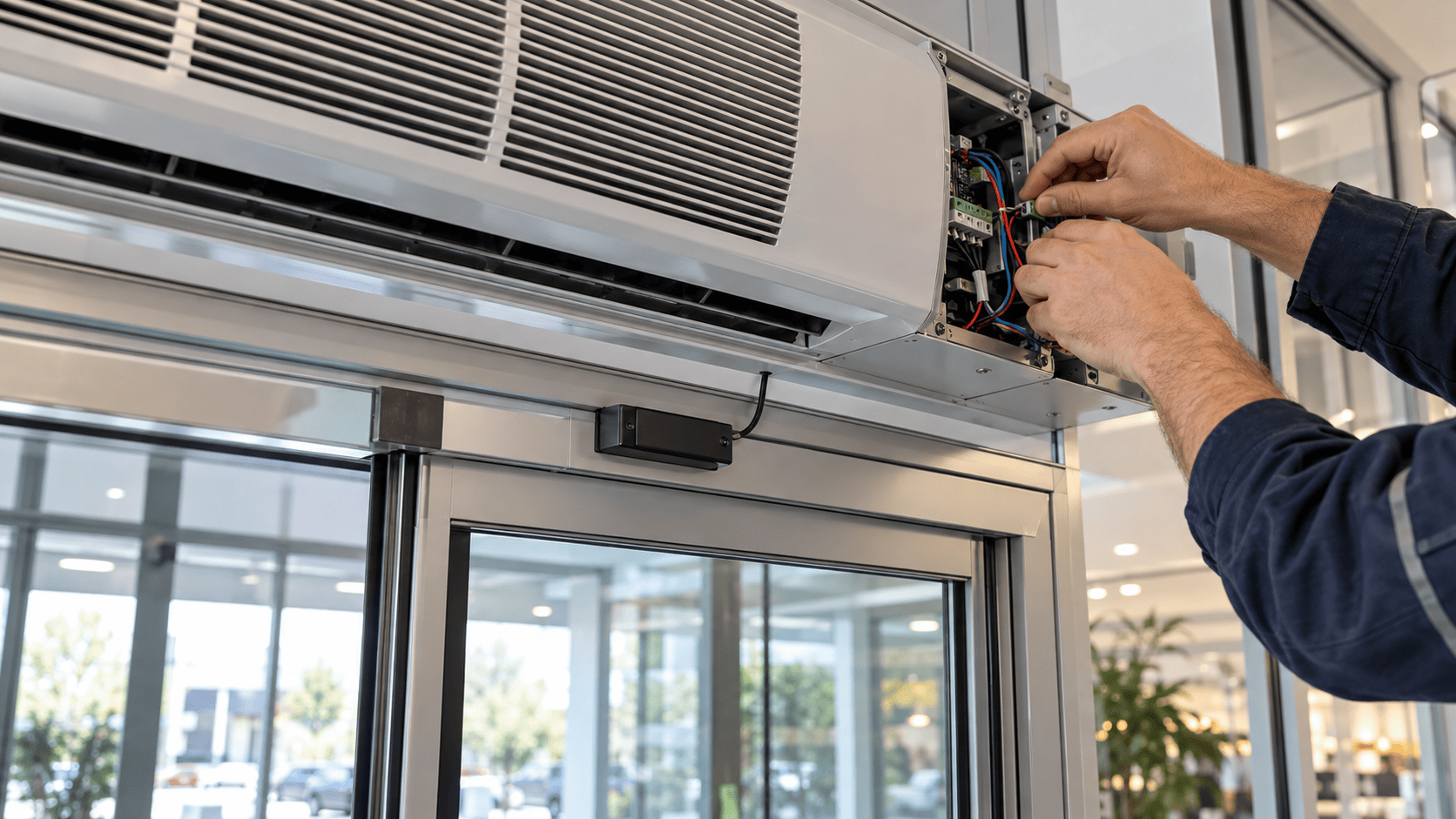

Подключение выполняют в соответствии с электрическими схемами производителя. Работы с внутренними соединениями, управляющими цепями и силовым оборудованием должны проводить квалифицированные специалисты.
После монтажа необходимо проверить, правильно ли система определяет состояние двери, своевременно ли запускается вентилятор и корректно ли работает нагрев.
Также оценивают поведение оборудования при многократных открываниях, длительном нахождении двери в открытом положении и переходе между режимами.
Если завеса оснащена функцией задержки отключения или охлаждения нагревательных элементов, необходимо убедиться, что эти алгоритмы сохраняются при управлении от датчика.
Преимущества автоматизации и особенности эксплуатации
Подключение тепловой завесы к датчику открытия двери позволяет сделать работу оборудования более гибкой. Вместо постоянного использования одного режима система адаптируется к фактическому состоянию входной группы.
Одним из основных преимуществ становится возможность сокращения ненужного энергопотребления. Если дверь большую часть времени закрыта, оборудование может работать с пониженной производительностью или переходить в режим ожидания.
Особенно заметным этот эффект может быть на объектах с относительно редкими открываниями дверей. Однако фактическая экономия зависит от режима эксплуатации, мощности оборудования и выбранного алгоритма управления.
Например, если тепловая завеса установлена над входом в небольшой офис, который посетители используют несколько раз в час, автоматическое управление может существенно сократить время работы вентилятора.
В крупном торговом центре, где двери практически постоянно открываются, эффект будет иным. Здесь важнее правильно настроить изменение производительности, чем стремиться полностью выключать оборудование после каждого закрывания.
Дополнительное преимущество связано с удобством эксплуатации. Сотрудникам не требуется постоянно включать и выключать завесу вручную. При корректной настройке система самостоятельно реагирует на изменение положения дверей.
Автоматизация также помогает поддерживать более стабильный температурный режим возле входа. Если воздушный поток включается своевременно, уменьшается интенсивность проникновения холодного наружного воздуха.
При этом эффективность зависит от правильного подбора самой завесы. Даже наиболее совершенная автоматика не компенсирует недостаточную производительность вентилятора, неправильную высоту установки или неподходящее направление воздушной струи.
Поэтому автоматическое управление следует рассматривать как дополнение к правильно спроектированной системе защиты дверного проёма.
Важным фактором остаётся надёжность датчика. При его неисправности контроллер может получать неправильные сигналы, из-за чего завеса перестанет своевременно включаться или будет работать без необходимости.
На объектах с интенсивным движением необходимо периодически проверять состояние датчика, его крепление и корректность взаимодействия с дверной автоматикой.
Особенно внимательно следует относиться к системам, в которых управление завесой связано с автоматическими раздвижными дверями. Любые изменения настроек дверного контроллера могут повлиять на передачу сигнала внешнему оборудованию.
После обслуживания входной группы рекомендуется проверять согласованность работы всех подключённых устройств.
Для электрических завес также необходимо учитывать штатные функции безопасности. Дверной датчик не должен заменять температурную защиту, управление вентилятором или предусмотренные производителем алгоритмы остановки нагрева.
При выборе оборудования Tropik-Line возможность автоматического управления следует уточнять по документации конкретной модели. Наличие пульта или электронного контроллера само по себе не гарантирует поддержку подключения дверного датчика.
Если завеса приобретается для нового объекта, желательно предусмотреть автоматизацию ещё на этапе проектирования входной группы. Это позволит заранее определить необходимые интерфейсы управления, расположение датчиков и требования к кабельным линиям.
При модернизации существующего оборудования сначала необходимо проверить возможности установленной завесы. В некоторых случаях достаточно подключения совместимого датчика к предусмотренному входу, в других потребуется дополнительный контроллер или замена системы управления.
Главное условие эффективной автоматизации заключается в правильной совместимости устройств и выборе подходящего алгоритма работы. Датчик должен передавать корректный сигнал, а контроллер завесы обеспечивать безопасное включение, изменение режима и остановку оборудования.
Грамотно организованное управление помогает сократить ненужное время работы тепловой завесы, повысить удобство эксплуатации и поддерживать эффективную защиту входа от холодного воздуха. При этом подключение и настройка должны соответствовать требованиям производителя и особенностям конкретного объекта.
