Автоматические раздвижные двери широко используются в торговых центрах, супермаркетах, гостиницах, офисных зданиях и других общественных объектах. Они обеспечивают удобный проход посетителей, однако при частом открывании через входную группу происходит интенсивный воздухообмен между улицей и помещением. Зимой это приводит к проникновению холодного воздуха, а летом увеличивает нагрузку на систему кондиционирования.
Для сокращения теплопотерь над входом или сбоку от него устанавливают тепловую завесу. Оборудование создаёт направленный воздушный поток, который препятствует свободному перемещению воздуха через открытый проём. При этом эффективность защиты зависит не столько от мощности нагревателя, сколько от правильного подбора характеристик воздушной струи, расположения корпуса и согласованной работы с дверной автоматикой.
Рассмотрим, какие параметры необходимо учитывать при выборе тепловой завесы для автоматических раздвижных дверей и как организовать её работу в условиях различной посещаемости объекта.
Особенности работы тепловой завесы с автоматическими дверями
Главное отличие автоматических раздвижных дверей от обычных распашных конструкций заключается в режиме открывания. Створки приводятся в движение электроприводом по сигналу датчиков, реагирующих на приближение человека. После прохода посетителя двери закрываются с заданной задержкой, если в зоне обнаружения больше никого нет.
В зданиях с небольшой посещаемостью промежутки между открываниями могут быть достаточно продолжительными. Однако в супермаркетах, торговых центрах и других местах массового посещения двери нередко остаются открытыми практически непрерывно. При этом наружный воздух свободно поступает внутрь, а нагретый воздух помещения выходит через входную группу.
Особенно заметными теплопотери становятся зимой, когда разница между уличной и внутренней температурой достигает нескольких десятков градусов. Дополнительное влияние оказывают ветер, работа вытяжной вентиляции и перепады давления между помещениями.
Тепловая завеса формирует воздушный барьер, направленный поперёк открытого проёма. Он ограничивает смешивание наружного и внутреннего воздуха, помогая поддерживать комфортную температуру возле входа. При этом полностью исключить воздухообмен невозможно: часть воздуха всё равно проходит через защитную струю, особенно при сильном ветре или значительном перепаде давления.
Для автоматических дверей важно учитывать продолжительность открытого состояния створок. Если входная группа используется редко, завеса может работать по сигналу дверной автоматики. При интенсивном потоке посетителей более эффективным решением нередко становится постоянная работа вентилятора с автоматическим регулированием нагрева.
Необходимо также учитывать наличие тамбура. Если вход оборудован двумя последовательно расположенными дверными группами, воздушная прослойка между ними дополнительно снижает теплопотери. Однако при одновременном открывании обеих дверей эффективность тамбура уменьшается. Поэтому на объектах с высокой посещаемостью установка завесы может быть оправданна даже при наличии промежуточного пространства.
Отдельного внимания заслуживает взаимодействие воздушной струи с системой вентиляции здания. При сильном разрежении внутри помещения наружный воздух будет стремиться проникнуть через вход независимо от наличия завесы. В таких условиях необходимо не только подобрать оборудование с подходящими характеристиками, но и проверить баланс приточной и вытяжной вентиляции.
Основные параметры выбора тепловой завесы
Подбор оборудования начинается с определения размеров входной группы и условий её эксплуатации. Для автоматических раздвижных дверей имеют значение ширина свободного прохода, высота установки, интенсивность движения посетителей, наличие отопления и особенности воздухообмена.
Ширина дверного проёма. При горизонтальном монтаже воздушная струя должна перекрывать всю ширину открытого прохода. Если длина завесы недостаточна, по краям образуются участки, через которые холодный воздух будет беспрепятственно поступать внутрь.
Например, для проёма шириной 1,8 метра необходимо подбирать оборудование, обеспечивающее воздушный барьер по всей ширине прохода. При этом ориентироваться исключительно на габариты корпуса неправильно. Важно учитывать фактическую длину воздуховыпускного отверстия и рекомендации производителя относительно перекрытия проёма.
Для широких входных групп допускается установка нескольких завес рядом. В таком случае необходимо обеспечить непрерывность воздушного потока, исключив значительные промежутки между соседними устройствами.
Высота установки. Этот параметр определяет необходимую дальнобойность воздушной струи. Поток должен сохранять достаточную скорость на уровне пола, чтобы препятствовать проникновению наружного воздуха через нижнюю часть проёма.
Если оборудование рассчитано на меньшую высоту, воздушная струя будет терять скорость раньше, чем достигнет нижней границы входа. В результате посетители могут ощущать холодные сквозняки даже при работающей завесе.
При выборе необходимо ориентироваться на указанную производителем эффективную высоту установки, а не только на максимальную дальность подачи воздуха. Последняя может определяться в условиях, отличающихся от реальной эксплуатации.
Производительность и скорость воздушного потока. Эти характеристики непосредственно влияют на способность завесы создавать устойчивый воздушный барьер.
Производительность показывает, какой объём воздуха оборудование перемещает за определённое время, обычно в кубических метрах в час. Однако сама по себе высокая производительность ещё не гарантирует эффективную защиту. Важны также скорость выхода воздуха, равномерность распределения потока и способность струи сохранять направленность на всём протяжении проёма.
При недостаточной скорости наружный воздух будет проникать через воздушный барьер. Чрезмерно интенсивная струя тоже нежелательна: она может создавать дискомфорт посетителям, повышать уровень шума и усиливать перемешивание воздушных масс.
Поэтому оборудование подбирают с учётом высоты входа, ветровой нагрузки и особенностей помещения. Для объектов со сложными условиями воздухообмена может потребоваться индивидуальный расчёт.
Тепловая мощность. Этот параметр определяет количество тепла, которое завеса способна передавать проходящему воздуху. При этом тепловая мощность не равнозначна эффективности воздушного барьера.
Даже мощный нагреватель не компенсирует недостаточную скорость или неправильное направление струи. И наоборот, завеса без нагрева может эффективно ограничивать воздухообмен, если её аэродинамические характеристики соответствуют условиям эксплуатации.
По способу нагрева оборудование подразделяется на электрическое, водяное и воздушное без нагревательного элемента.
Электрические модели удобны на объектах, где отсутствует возможность подключения к системе водяного отопления. Они сравнительно просты в размещении, однако требуют соответствующей электрической мощности и могут создавать значительную нагрузку на сеть.
Водяные завесы используют теплоноситель от системы теплоснабжения здания. Такие устройства часто рассматривают для крупных торговых и общественных объектов, где оборудование работает продолжительное время. При выборе необходимо учитывать температуру и расход теплоносителя, гидравлическое сопротивление теплообменника и наличие регулирующей арматуры.
Воздушные модели без нагрева формируют защитную струю, не повышая её температуру. Они могут применяться в помещениях, где основная задача заключается в разделении воздушных сред, а дополнительный обогрев входной зоны не требуется.
В ассортименте Tropik-Line представлены различные исполнения тепловых завес, поэтому при подборе важно сопоставлять характеристики конкретной серии с параметрами входной группы, а не выбирать устройство только по типу нагрева.
Правильное расположение оборудования относительно дверей
Даже подходящая по характеристикам завеса может работать недостаточно эффективно, если её установить с нарушением требований производителя. Для автоматических раздвижных дверей особенно важно учитывать расположение привода, направляющих, датчиков движения и декоративных элементов входной группы.

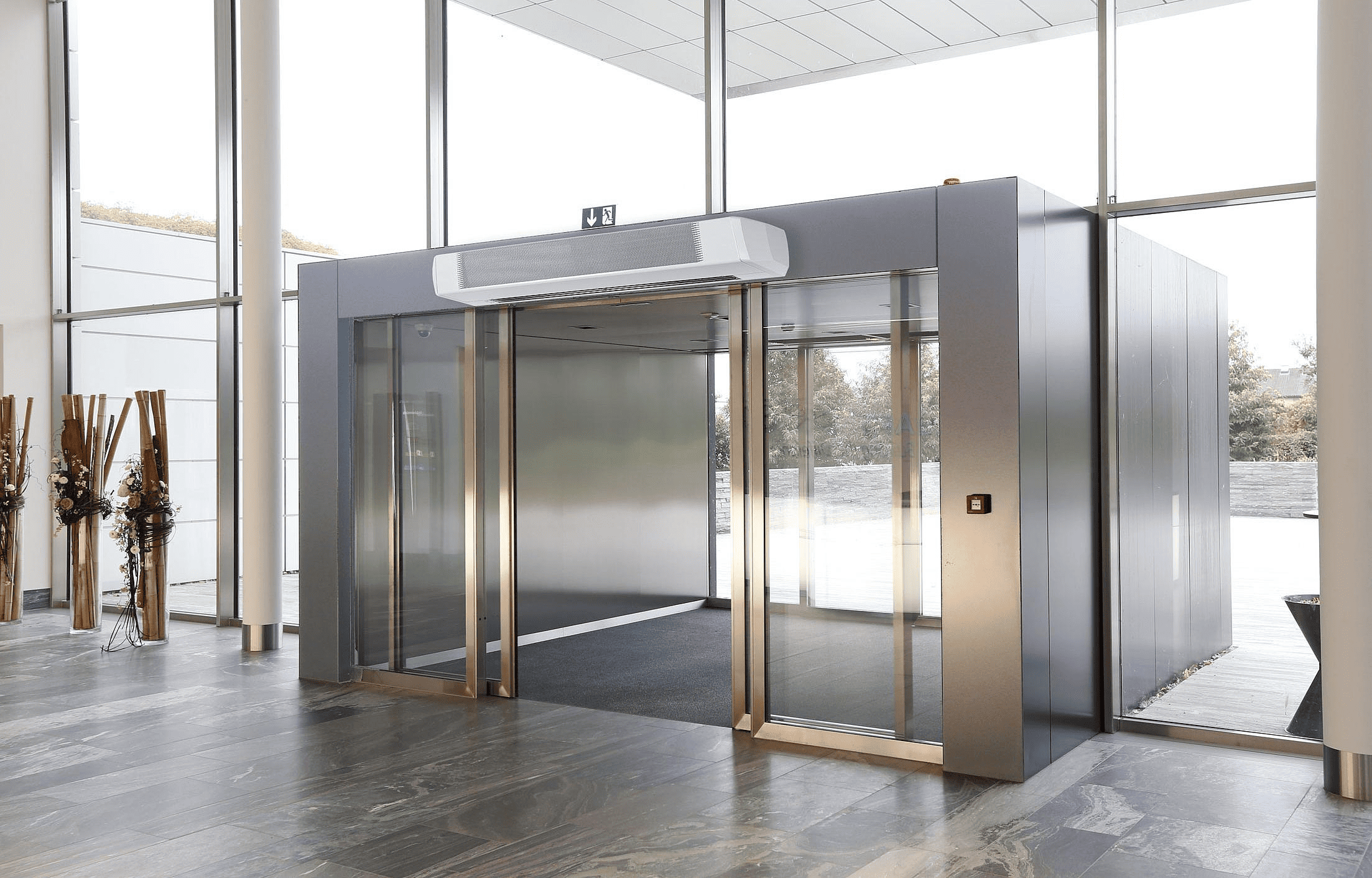

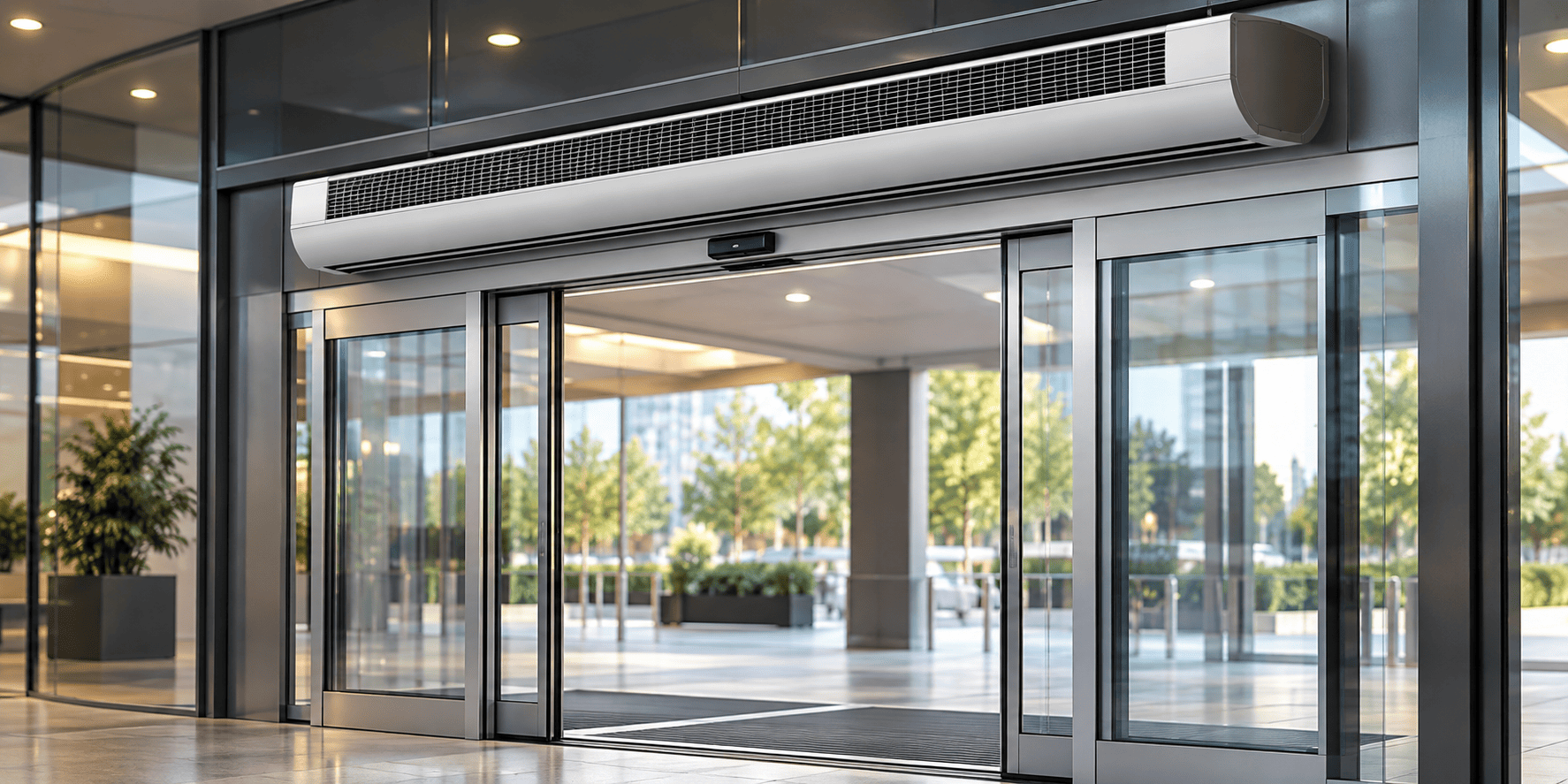

Наиболее распространённый вариант размещения оборудования предполагает горизонтальный монтаж над дверным проёмом. В этом случае воздушная струя направляется сверху вниз, формируя барьер по всей высоте прохода.
Корпус желательно располагать таким образом, чтобы воздух поступал максимально близко к плоскости дверного проёма. Значительное удаление завесы от входа может снижать эффективность защиты, поскольку воздушный поток не будет непосредственно перекрывать участок интенсивного воздухообмена.
Однако размещать устройство вплотную к дверному механизму без проверки монтажных требований нельзя. Необходимо предусмотреть достаточное пространство для работы автоматики, обслуживания привода и свободного забора воздуха.
Особое внимание следует уделить направлению воздушной струи. В зависимости от конструкции завесы, особенностей входной группы и перепада давления может потребоваться регулировка угла выпуска воздуха. Правильное направление помогает сформировать более устойчивый барьер и уменьшить проникновение холодных воздушных масс.
При этом универсального угла наклона для всех объектов не существует. Настройка должна соответствовать рекомендациям производителя и фактическим условиям эксплуатации.
Если пространство над дверями ограничено, можно рассмотреть вертикальную установку. В таком случае завеса размещается сбоку от входа, а поток направляется горизонтально через открытый проём.
Такой вариант применяется при нестандартной архитектуре входных групп, наличии стеклянных фасадов или невозможности горизонтального монтажа. Для широких проходов иногда используют две вертикальные завесы, расположенные по противоположным сторонам.
Однако вертикальное размещение подходит не для каждой модели. Перед покупкой необходимо проверить, допускает ли производитель соответствующую ориентацию корпуса и обеспечивает ли оборудование необходимую дальность воздушной струи.
При монтаже рядом с автоматическими дверями также важно исключить влияние воздушного потока на работу датчиков. Сама струя обычно не является препятствием для стандартных датчиков движения, но расположение оборудования, вибрации и особенности конкретной системы обнаружения могут потребовать дополнительной проверки.
После установки необходимо убедиться, что завеса не мешает открыванию створок, не перекрывает зоны обслуживания дверного привода и не создаёт препятствий для безопасного прохода посетителей.

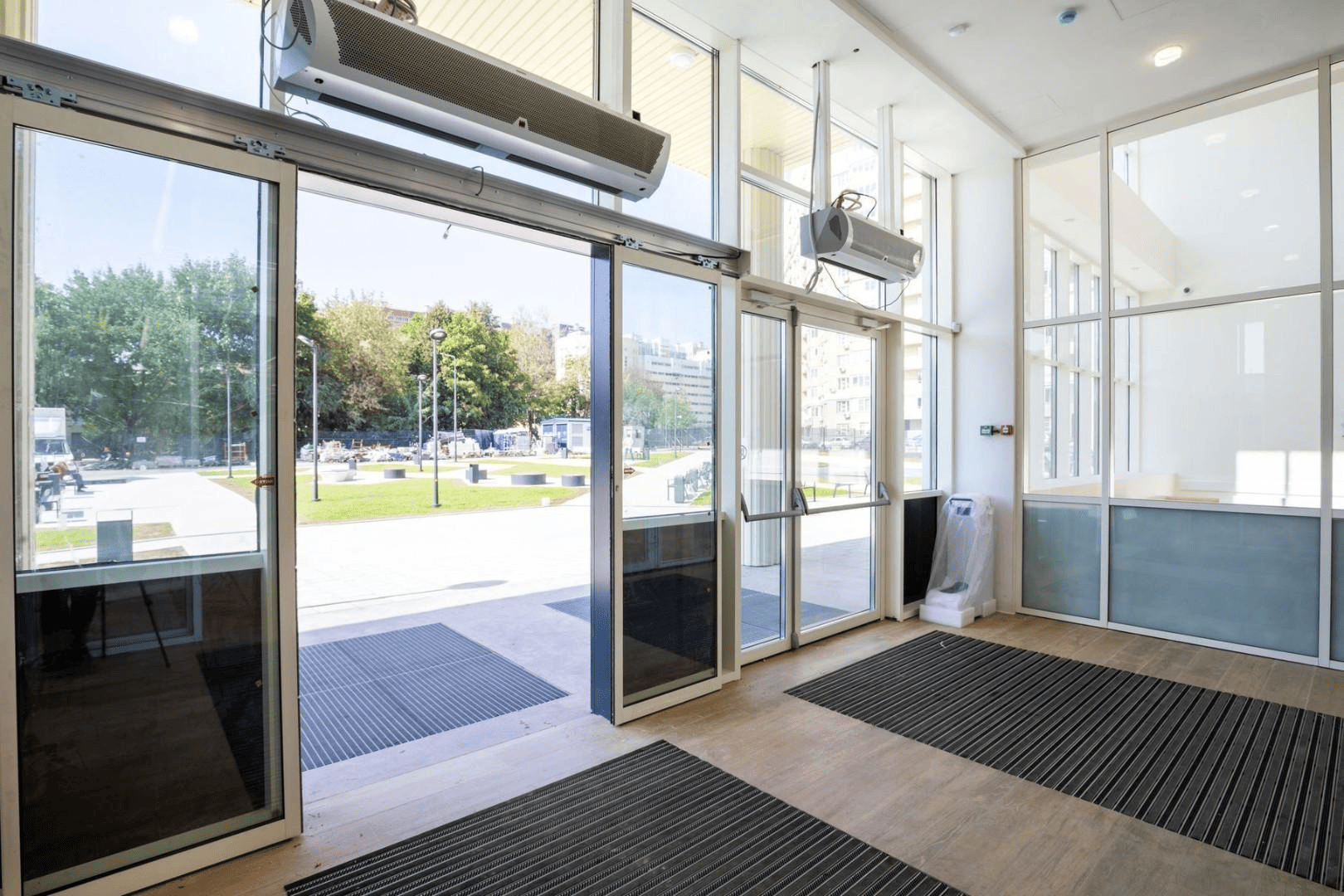

Если входная группа расположена в тамбуре, место установки выбирают с учётом взаимного расположения наружных и внутренних дверей. В отдельных случаях завесу целесообразно размещать над наружным проёмом, в других требуется защита внутреннего входа. Решение зависит от планировки, температурных условий и режима работы дверей.
Синхронизация тепловой завесы с дверной автоматикой
Для входных групп с автоматическими раздвижными дверями важно не только правильно подобрать оборудование, но и организовать удобное управление его работой. Постоянное ручное включение и выключение завесы неудобно, особенно на объектах с продолжительным режимом эксплуатации.
Одним из распространённых решений является управление по сигналу открытия двери. Для этого используется совместимый контроллер или специальный дверной контакт, передающий информацию о состоянии створок.
Когда двери открываются, система управления переводит завесу в предусмотренный режим работы. После закрывания оборудование может отключаться, переходить на пониженную скорость вентилятора или изменять интенсивность нагрева.
Конкретный алгоритм зависит от возможностей завесы и подключённой автоматики. Некоторые устройства поддерживают несколько режимов работы, другие предусматривают более простое управление.
Работа по сигналу двери особенно удобна для входных групп с умеренной посещаемостью. В течение дня двери открываются периодически, поэтому нет необходимости постоянно поддерживать максимальную производительность оборудования.
Однако при высокой интенсивности движения такой алгоритм может оказаться менее эффективным. Если посетители проходят практически непрерывно, завеса будет часто переключаться между режимами. Это может приводить к дополнительным задержкам формирования воздушного барьера и неоправданно частым изменениям скорости вентилятора.
Для торговых центров и крупных магазинов нередко предпочтительнее постоянная работа вентилятора в часы посещения. При этом система управления может изменять нагрев в зависимости от температуры воздуха и состояния дверей.
Важно учитывать, что воздушный барьер формируется не мгновенно. После запуска вентилятору требуется время для выхода на рабочий режим. Поэтому при частом открывании створок непрерывная работа на подходящей скорости может обеспечивать более стабильную защиту входа.
Использование термостата позволяет регулировать тепловую мощность оборудования в зависимости от температуры помещения. Когда воздух прогревается до установленного значения, система может уменьшать нагрев или отключать его, сохраняя при необходимости работу вентилятора.
Для водяных завес регулирование обычно связано с управлением подачей теплоносителя через соответствующую арматуру. В электрических моделях могут применяться ступенчатое или иные предусмотренные конструкцией способы управления нагревом.
В некоторых системах возможно использование нескольких температурных датчиков, что позволяет учитывать условия внутри помещения и в зоне входа. Однако доступность таких функций необходимо проверять по технической документации конкретного оборудования.
При организации автоматического управления следует обратить внимание на совместимость дверного привода и контроллера завесы. Наличие автоматических дверей само по себе не означает, что к ним можно напрямую подключить любое тепловое оборудование.
Перед монтажом необходимо выяснить, предусмотрен ли у дверной автоматики соответствующий управляющий выход, какой тип сигнала она передаёт и поддерживает ли его контроллер завесы. При необходимости используются промежуточные реле или специализированные модули согласования.
Подключение должно выполняться квалифицированными специалистами с соблюдением требований производителей обоих устройств.
На крупных объектах может применяться централизованное управление несколькими завесами. Это удобно, когда здание имеет несколько автоматических входных групп, а эксплуатационной службе необходимо контролировать оборудование из одного места.
Такая система позволяет согласовывать режимы работы с расписанием объекта, изменять настройки и при наличии соответствующих функций получать информацию о состоянии оборудования.
При этом автоматизация не должна нарушать штатную работу дверей, особенно их защитных функций и режимов аварийного открывания. Управление завесой должно оставаться независимым от систем, обеспечивающих безопасную эвакуацию людей.
Как подобрать завесу под условия эксплуатации и избежать ошибок
Универсальной модели, одинаково подходящей для всех автоматических входных групп, не существует. Требования к оборудованию для небольшого магазина отличаются от условий эксплуатации в крупном торговом центре или гостинице.
Для магазина с умеренной посещаемостью важны компактность, удобство монтажа и возможность автоматического управления. Если двери открываются относительно редко, использование дверного контакта помогает сократить время работы оборудования на повышенной мощности.
В торговом центре на первый план выходят производительность, устойчивость воздушной струи и способность поддерживать эффективную защиту при практически непрерывном движении посетителей. Здесь особенно важно учитывать ширину прохода, ветровую нагрузку и особенности вентиляции здания.
Для гостиниц и офисных комплексов дополнительное значение имеют уровень шума, внешний вид корпуса и возможность интеграции оборудования в архитектуру входной группы. Завеса должна обеспечивать необходимую защиту, не создавая дискомфорта в зоне ожидания или регистрации посетителей.
Если двери расположены в стеклянном фасаде, монтажные возможности могут быть ограничены. В таких случаях необходимо заранее согласовать расположение оборудования с проектировщиками входной группы и специалистами по дверной автоматике.
Одна из наиболее распространённых ошибок при выборе заключается в ориентации исключительно на тепловую мощность. Покупатель сравнивает устройства по количеству киловатт, не учитывая высоту установки и характеристики воздушной струи. В результате оборудование нагревает воздух, но недостаточно эффективно защищает вход от холода.
Другая ошибка связана с неправильным определением ширины проёма. Например, завесу подбирают по общим габаритам дверной конструкции, не учитывая реальную ширину прохода при полностью открытых створках. Это может привести как к неоправданному увеличению стоимости оборудования, так и к появлению незащищённых участков.
Не менее важно учитывать расположение дверей относительно фасада. Если вход находится на открытой ветреной стороне здания, требования к устойчивости воздушного барьера будут выше, чем для защищённой входной группы внутри глубокого тамбура.
При выборе следует также оценить возможности электроснабжения или подключения к системе теплоснабжения. Для электрической завесы необходимо проверить доступную мощность сети, а для водяной определить параметры теплоносителя и возможность установки регулирующей арматуры.
Отдельное внимание уделяют уровню шума. Высокопроизводительные устройства могут создавать заметный акустический фон, особенно при работе на максимальной скорости. Поэтому для гостиниц, офисных зданий и небольших торговых помещений необходимо сопоставлять акустические характеристики оборудования с требованиями к комфорту посетителей.
Перед покупкой желательно подготовить основные сведения об объекте: ширину и высоту открытого проёма, предполагаемое место монтажа, интенсивность посещения, наличие тамбура, особенности вентиляции и доступные источники энергии. Дополнительно следует уточнить модель дверного привода и возможность передачи сигнала для управления завесой.
На основании этих данных можно определить подходящий тип оборудования, необходимую дальнобойность воздушной струи, способ установки и оптимальный алгоритм работы.
Для входных групп со сложной геометрией, большой шириной проёма или выраженными перепадами давления рекомендуется профессиональный подбор с учётом реальных условий эксплуатации.
Тепловая завеса для автоматических раздвижных дверей должна обеспечивать устойчивую защиту входа независимо от частоты движения створок. Поэтому при выборе важно рассматривать оборудование как часть общей системы входной группы, учитывая его взаимодействие с дверной автоматикой, вентиляцией и отоплением здания.
Правильно подобранная и установленная завеса помогает уменьшить проникновение холодного воздуха, поддерживать комфортную температуру возле входа и снижать дополнительную нагрузку на отопительное оборудование. Подходящие решения можно подобрать в каталоге Tropik-Line с учётом размеров проёма, условий эксплуатации и необходимых функций управления.
