Тепловые завесы устанавливают над входами в магазины, торговые центры, офисные здания, гостиницы и другие помещения, где необходимо уменьшить проникновение холодного воздуха через открытые двери. Однако стандартный монтаж оборудования непосредственно над проёмом не всегда соответствует требованиям к оформлению интерьера. Особенно это касается объектов с подвесными потолками, где инженерные коммуникации и технические устройства стараются скрыть от посетителей.
В таких ситуациях возникает вопрос: можно ли разместить тепловую завесу в пространстве за подвесным потолком, оставив видимой только решётку для подачи воздуха? Такое решение действительно применяется, но подходит далеко не для каждого устройства. Возможность скрытой установки зависит от конструкции оборудования, требований производителя, организации воздухозабора и условий технического обслуживания.
Неправильное размещение завесы может привести к снижению эффективности воздушного барьера, перегреву оборудования и затруднениям при его обслуживании. Поэтому возможность скрытого монтажа необходимо оценивать ещё на этапе проектирования входной группы.
Какие тепловые завесы подходят для скрытого монтажа

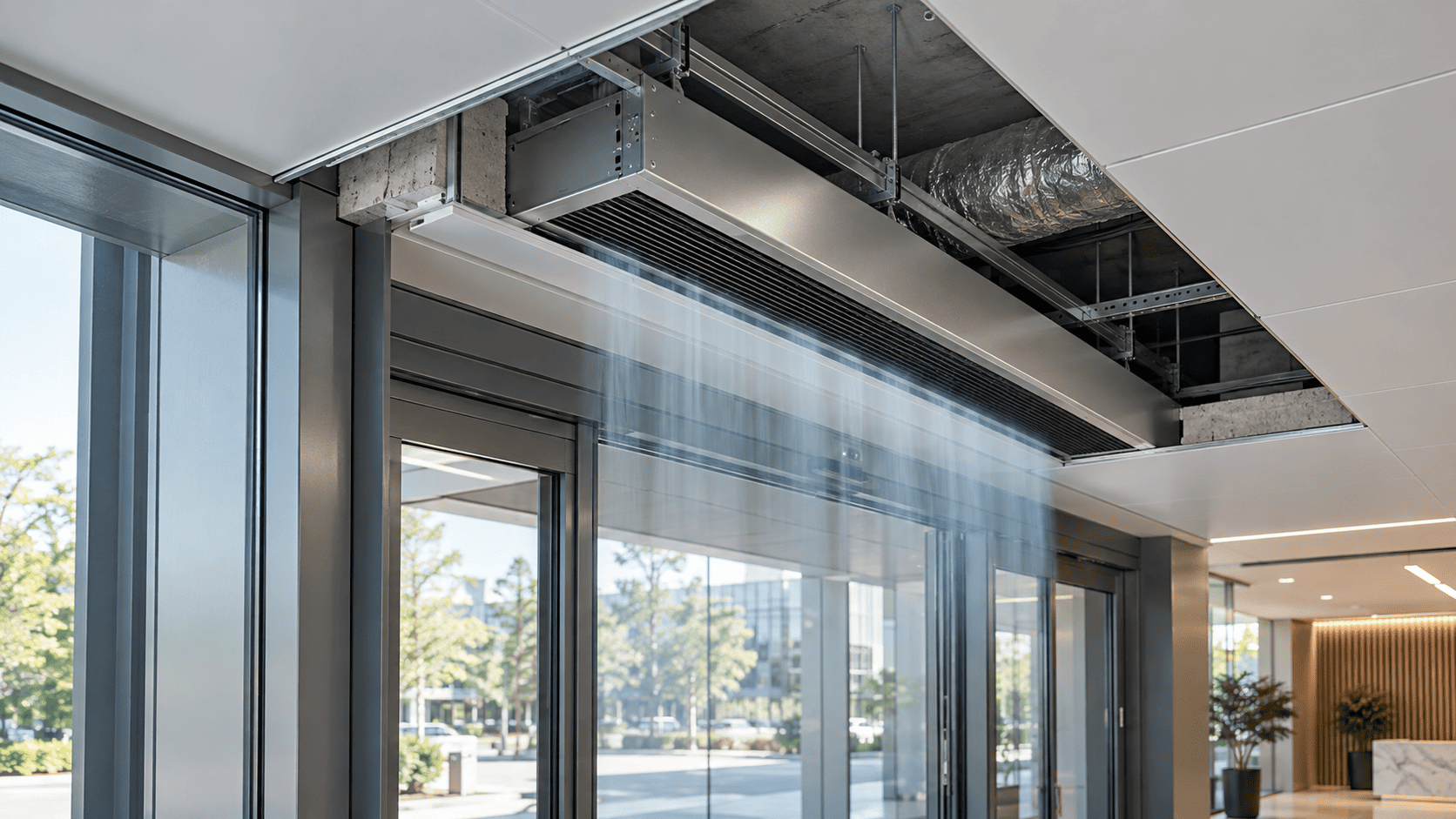

Установка тепловой завесы за подвесным потолком предполагает размещение основного корпуса оборудования в межпотолочном пространстве. При этом воздух должен свободно поступать к вентилятору и направляться через специально предусмотренное выпускное отверстие в сторону дверного проёма.
Для такой установки предназначены встраиваемые тепловые завесы. Их конструкция предусматривает размещение внутри потолочной ниши или технического пространства с сохранением необходимых условий для циркуляции воздуха. В зависимости от исполнения видимой может оставаться декоративная панель, воздуховыпускная решётка или специальный щелевой элемент.
Главное преимущество подобного решения заключается в возможности сохранить оформление входной группы без выступающего корпуса оборудования. Это особенно актуально для гостиниц, торговых галерей, административных зданий и современных офисов, где инженерные системы должны органично сочетаться с архитектурой помещения.
Однако обычную настенную тепловую завесу нельзя автоматически считать подходящей для скрытой установки. Стандартные модели рассчитаны на определённое расположение воздухозаборных и выпускных отверстий. Если такой прибор закрыть потолочными панелями, движение воздуха может оказаться ограниченным.
В результате производительность вентилятора снизится, а нагревательные элементы или теплообменник будут работать в условиях, не предусмотренных конструкцией. Для электрических моделей это особенно важно, поскольку нарушение циркуляции воздуха способно привести к срабатыванию защиты от перегрева.
Некоторые производители допускают частичное скрытие корпуса или монтаж оборудования в специально подготовленной нише. Но возможность такого размещения должна быть прямо предусмотрена технической документацией. Нельзя ориентироваться только на внешние размеры устройства и наличие свободного пространства над потолком.
При выборе оборудования также необходимо учитывать тип нагрева. Электрические завесы требуют соблюдения условий теплоотвода и подключения к электросети соответствующей мощности. Водяные модели дополнительно нуждаются в подключении трубопроводов, размещении регулирующей арматуры и обеспечении доступа к элементам системы теплоснабжения.
Воздушные завесы без нагрева не имеют нагревательных элементов, однако это не отменяет требований к свободной циркуляции воздуха, креплению корпуса и обслуживанию вентилятора.
Таким образом, скрытая установка возможна прежде всего для моделей, конструктивно предназначенных для встраивания. Для другого оборудования решение принимают только после проверки монтажных требований производителя.
Требования к пространству над подвесным потолком
Одна из основных сложностей скрытого монтажа связана с ограниченными размерами межпотолочного пространства. Даже если корпус завесы физически помещается между основным и подвесным потолком, этого недостаточно для безопасной и эффективной эксплуатации.
Необходимо предусмотреть свободное пространство для размещения оборудования, подключения коммуникаций, забора воздуха и проведения технического обслуживания.
Первым параметром становится высота потолочной ниши. Она должна учитывать не только габариты корпуса, но и необходимые монтажные зазоры. Их величина зависит от конструкции конкретной модели и указывается в инструкции производителя.
Недопустимо устанавливать оборудование вплотную к строительным конструкциям, если такое размещение ограничивает вентиляцию или нарушает требования к безопасной эксплуатации.
Особенно внимательно следует оценивать расположение завесы относительно элементов подвесного потолка. Металлические профили, направляющие, подвесы и декоративные панели не должны перекрывать воздухозаборные отверстия или мешать обслуживанию устройства.
Кроме того, в межпотолочном пространстве часто располагаются воздуховоды вентиляции, электрические кабели, трубопроводы, элементы противопожарных систем и другие инженерные коммуникации. Их расположение необходимо учитывать заранее, чтобы избежать пересечений и затруднений при монтаже.
Тепловую завесу следует крепить к несущим конструкциям здания или специально рассчитанной монтажной системе, а не к декоративным элементам подвесного потолка. Обычные потолочные панели и их каркас не предназначены для восприятия дополнительных нагрузок от тяжёлого инженерного оборудования без соответствующего расчёта.
При проектировании креплений учитывают массу корпуса, возможные вибрации во время работы вентилятора и требования к надёжности фиксации. Неправильное крепление может привести к появлению шума, деформации потолочных элементов и повреждению оборудования.
Отдельное внимание уделяют доступности инженерных подключений. Для электрических завес необходимо предусмотреть безопасное размещение кабелей и коммутационных элементов. Водяным моделям требуется пространство для подключения подающего и обратного трубопроводов, а также для размещения предусмотренной проектом арматуры.
Если в системе используются фильтры, регулирующие клапаны или дополнительные устройства управления, их расположение также должно обеспечивать возможность осмотра и обслуживания.
Важную роль играет материал окружающих конструкций. При установке оборудования с нагревом необходимо соблюдать предусмотренные производителем расстояния до строительных элементов и учитывать их допустимые температурные воздействия. Наличие подвесного потолка не освобождает от требований пожарной безопасности.
Если межпотолочное пространство слишком мало, лучше рассмотреть другой способ размещения завесы, чем пытаться установить неподходящую модель с нарушением монтажных ограничений.
Как организовать воздухозабор и подачу воздуха
Правильная циркуляция воздуха является одним из главных условий эффективной работы тепловой завесы. Оборудование должно забирать необходимый объём воздуха и формировать устойчивую направленную струю, перекрывающую дверной проём.
При открытом монтаже воздухозаборные отверстия обычно расположены непосредственно на корпусе и сообщаются с воздухом помещения. При скрытой установке ситуация усложняется: между оборудованием и обслуживаемым пространством появляются потолочные панели, декоративные элементы и другие препятствия.
Если конструкция завесы предусматривает забор воздуха из помещения через специальную решётку, необходимо обеспечить достаточную площадь её свободного сечения. Слишком маленькое отверстие создаёт дополнительное сопротивление воздушному потоку и может ограничивать производительность вентилятора.
При этом нельзя определять размеры решётки только по её внешним габаритам. Декоративные ламели, сетки и другие элементы уменьшают фактическую площадь прохода воздуха. Поэтому при проектировании учитывают аэродинамическое сопротивление воздухозаборного устройства и требования производителя завесы.
Не следует считать обычные щели между потолочными панелями полноценной заменой предусмотренного воздухозабора. Межпотолочное пространство может иметь ограниченный приток воздуха, содержать пыль и сообщаться с другими техническими зонами здания.
Использование такого пространства в качестве источника воздуха допустимо только в том случае, если это предусмотрено конструкцией оборудования и проектным решением.

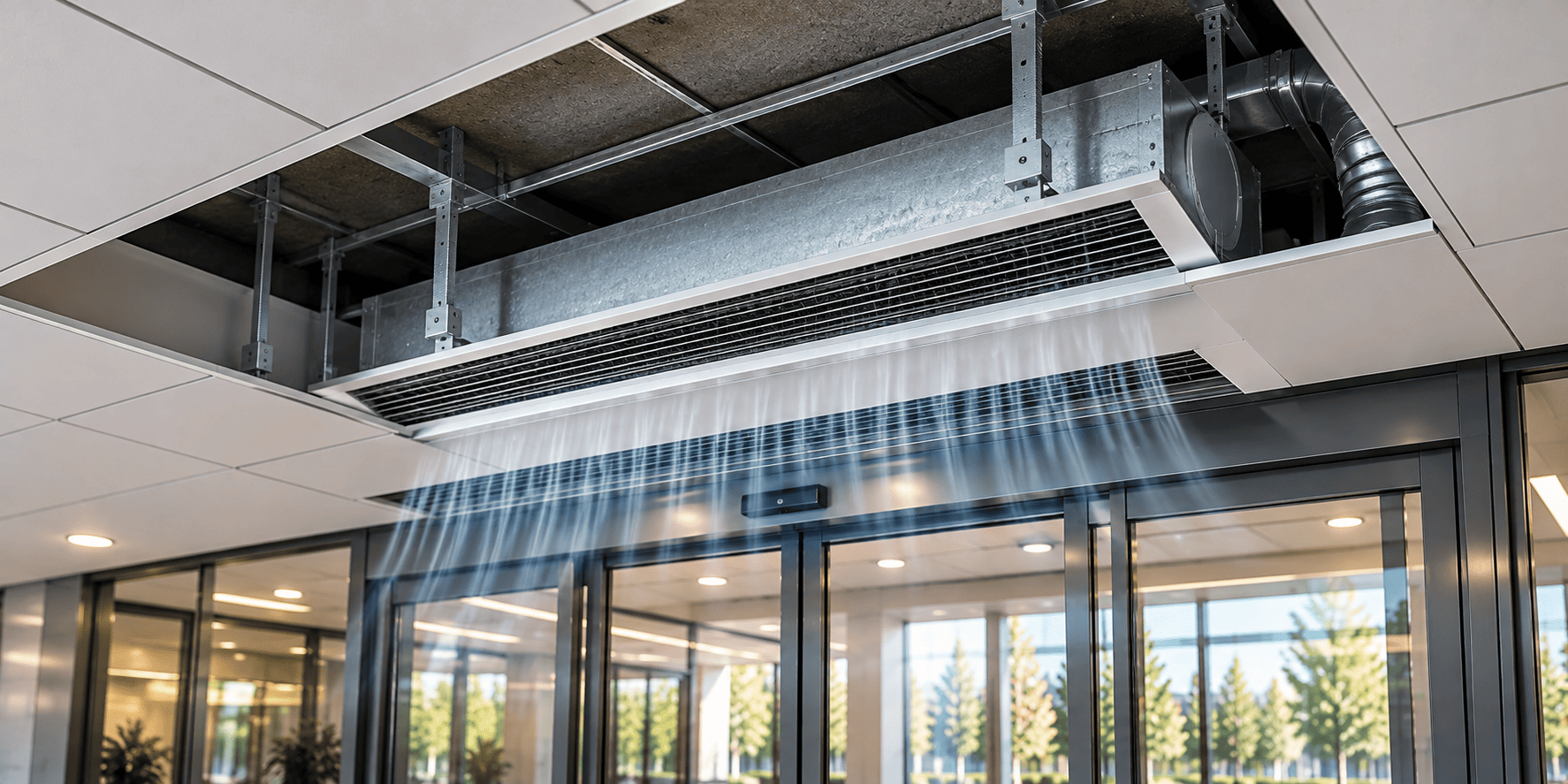

Не менее важна организация подачи воздуха. Воздушная струя должна выходить из предусмотренного выпускного отверстия и направляться в сторону дверного проёма без существенных препятствий.
Если между корпусом завесы и декоративной решёткой предусмотрен воздуховод или переходной элемент, его конструкция должна соответствовать требованиям производителя. Самовольное изменение геометрии воздушного тракта способно увеличить сопротивление, изменить распределение скорости и снизить эффективность защитного потока.
Особенно нежелательны резкие повороты, сужения и дополнительные препятствия непосредственно перед выпускным отверстием. Они могут нарушать равномерность струи, которая необходима для защиты входной группы по всей ширине.
При горизонтальном монтаже воздушный поток обычно направляется сверху вниз. Его задача заключается в создании барьера между наружным и внутренним воздухом. Для этого струя должна сохранять достаточную скорость на протяжении всей высоты проёма.
Если выпускная решётка расположена слишком далеко от плоскости дверей, часть воздуха может рассеиваться до достижения нужной зоны. В результате эффективность завесы снижается, даже если её производительность соответствует расчётным значениям.
Поэтому положение выпускного отверстия относительно дверного проёма необходимо согласовывать с проектом входной группы. Важно учитывать не только высоту потолка, но и расстояние до дверей, наличие выступающих элементов и возможность регулирования направления струи.
Для автоматических раздвижных дверей дополнительно проверяют расположение привода и датчиков. Выпускная решётка не должна мешать работе механизма, а монтажные элементы не должны перекрывать зоны обнаружения посетителей.
На практике правильная организация воздухозабора и подачи воздуха нередко оказывается более сложной задачей, чем размещение самого корпуса. Именно поэтому скрытый монтаж желательно предусматривать до завершения отделочных работ.
Доступ для обслуживания и ограничения скрытой установки

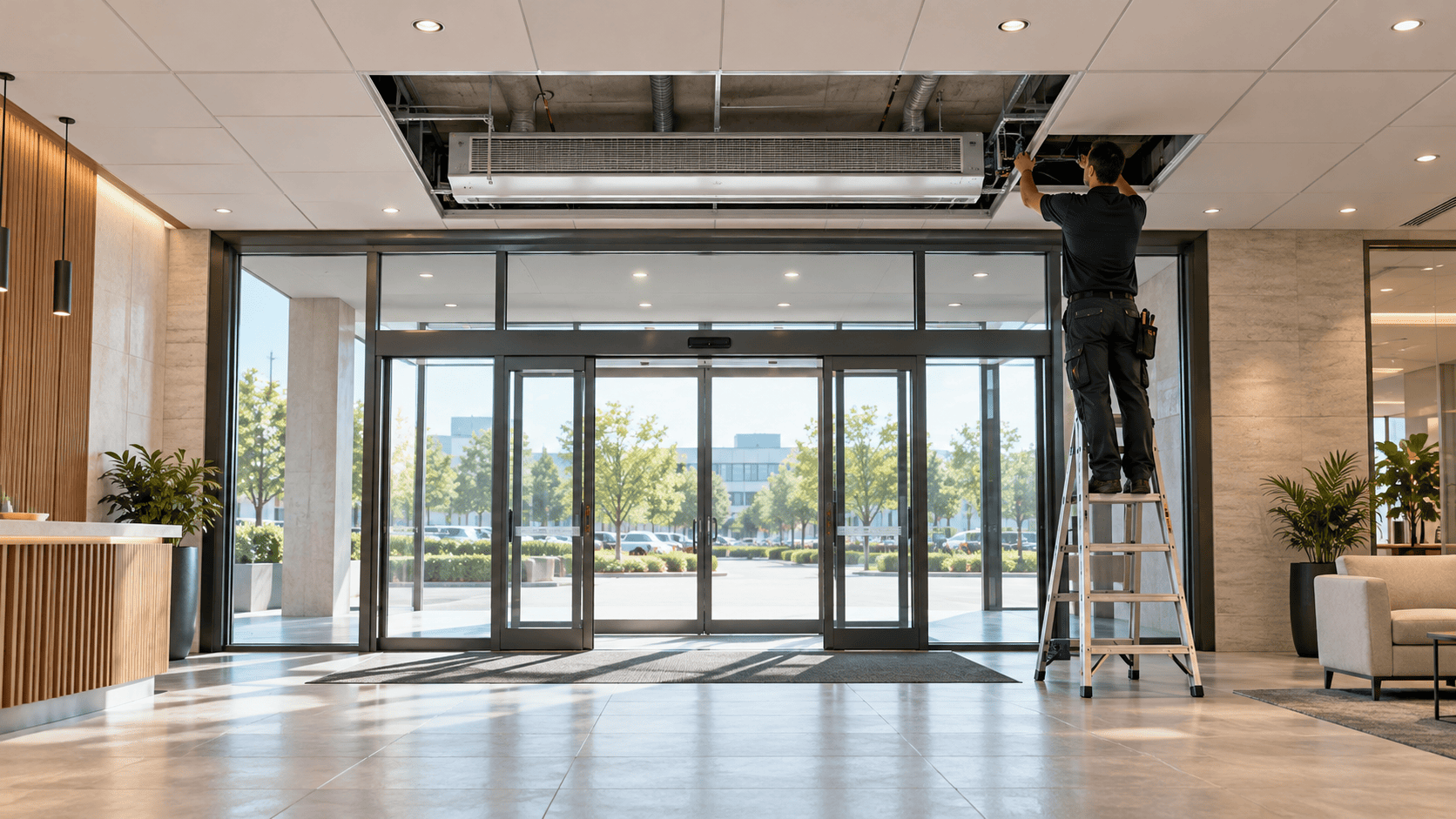

Размещение тепловой завесы за подвесным потолком не должно затруднять её техническое обслуживание. Даже при нормальной эксплуатации оборудование нуждается в периодическом осмотре, очистке и проверке состояния основных компонентов.
Со временем на воздухозаборных решётках, рабочих колёсах вентиляторов и внутренних поверхностях корпуса может накапливаться пыль. Загрязнение воздушного тракта увеличивает сопротивление потоку и способно ухудшать характеристики оборудования.
Для электрических моделей дополнительно важно контролировать состояние нагревательных элементов и предусмотренных конструкцией защитных устройств. В водяных завесах необходимо учитывать возможность осмотра теплообменника, соединений трубопроводов и регулирующей арматуры.
Если доступ к этим элементам возможен только после демонтажа значительной части потолка, эксплуатация оборудования становится неудобной и затратной.
Поэтому при проектировании предусматривают съёмные панели, сервисные люки или другие решения, обеспечивающие доступ к обслуживаемым компонентам. Их размеры и расположение должны соответствовать требованиям производителя.
В некоторых встраиваемых моделях обслуживание осуществляется через нижнюю панель корпуса. Это позволяет проводить необходимые операции со стороны помещения без разборки потолочной конструкции. Однако такой вариант доступен не для всех завес.
Особое внимание следует уделить возможности демонтажа вентилятора и других заменяемых компонентов. Даже если оборудование исправно работает в течение длительного времени, конструкция потолка не должна препятствовать предусмотренному ремонту.
Для водяных моделей необходимо также учитывать риск протечек в местах соединения трубопроводов. Скрытая установка усложняет своевременное обнаружение неисправностей, поэтому доступность соединений и соблюдение требований к монтажу имеют особое значение.
Помимо обслуживания, существуют ограничения, связанные с условиями эксплуатации.
Прежде всего, нельзя размещать завесу в закрытой нише без предусмотренной циркуляции воздуха. Это может привести к перегреву, снижению производительности и преждевременному износу компонентов.
Не допускается перекрывать воздухозаборные и выпускные отверстия декоративными панелями, устанавливать неподходящие решётки или изменять конструкцию воздушного тракта без согласования с производителем.
Также необходимо учитывать влажность и температуру в межпотолочном пространстве. Если оборудование устанавливается в зоне возможного образования конденсата или воздействия влаги, его исполнение должно соответствовать условиям эксплуатации.
Дополнительные ограничения могут возникать в зданиях с особыми требованиями к пожарной безопасности. Монтаж завесы не должен нарушать целостность предусмотренных проектом противопожарных преград, мешать работе инженерных систем или создавать препятствия для обслуживания оборудования противопожарной защиты.
При скрытой установке важно учитывать и акустические характеристики. Межпотолочное пространство может усиливать передачу вибраций на строительные конструкции, особенно при неправильном креплении корпуса. Поэтому необходимо использовать предусмотренные проектом способы фиксации и при необходимости применять допустимые производителем виброизолирующие элементы.
Если помещение имеет сложную конфигурацию потолка, ограниченное пространство для обслуживания или большое количество инженерных коммуникаций, возможность установки следует оценивать совместно со специалистами по вентиляции, электроснабжению и монтажу теплового оборудования.
Как выбрать завесу для установки за подвесным потолком
Подбор оборудования для скрытого монтажа начинается с оценки архитектурных и технических особенностей входной группы. Необходимо определить размеры дверного проёма, высоту расположения выпускной решётки, доступную глубину потолочного пространства и условия эксплуатации.
Главным критерием остаётся способность завесы формировать эффективный воздушный барьер. Поэтому наряду с монтажными габаритами учитывают производительность вентилятора, скорость воздушной струи, допустимую высоту установки и длину воздуховыпускного отверстия.
При выборе нельзя отдавать предпочтение исключительно компактным моделям. Небольшие размеры корпуса удобны для размещения за потолком, но оборудование должно соответствовать реальным требованиям входной группы.
Для широких дверных проёмов может потребоваться установка нескольких устройств. В таком случае важно заранее определить расположение корпусов, возможность их совместной работы и доступность каждого для обслуживания.
Если вход оборудован автоматическими дверями, стоит рассмотреть завесы с возможностью управления по сигналу дверной автоматики. Это позволяет согласовать режим работы оборудования с открыванием створок и при определённых условиях сократить расход энергии.
Для помещений с интенсивным движением посетителей может быть предпочтительна постоянная работа вентилятора с автоматическим регулированием нагрева. Конкретный алгоритм выбирают с учётом посещаемости, особенностей дверной системы и возможностей контроллера.
При проектировании скрытой установки желательно заранее согласовать расположение воздухозаборных и выпускных решёток с архитектором или дизайнером интерьера. Это позволит сохранить необходимую площадь прохода воздуха и избежать изменений после завершения отделочных работ.
Не менее важно проверить техническую документацию выбранной модели. В ней должны быть указаны допустимые способы установки, монтажные расстояния, требования к воздухообмену и условия обслуживания.
При рассмотрении оборудования Tropik-Line следует ориентироваться на характеристики и инструкции конкретных серий. Возможность размещения за подвесным потолком необходимо подтверждать документацией, поскольку не каждая завеса рассчитана на подобный способ монтажа.
Перед окончательным выбором рекомендуется проверить пять основных условий: подходит ли модель для скрытой установки, достаточно ли пространства для корпуса, обеспечен ли свободный воздухозабор, правильно ли организована подача воздуха к проёму и предусмотрен ли доступ для обслуживания.
Если хотя бы одно из этих условий выполнить невозможно, следует изменить проектное решение или выбрать другой способ размещения оборудования.
Установка тепловой завесы за подвесным потолком позволяет сохранить аккуратный внешний вид входной группы и скрыть основную часть инженерного оборудования. Однако такой монтаж требует более тщательной подготовки, чем стандартное размещение корпуса над дверью.
Оптимальным решением становится использование специально предназначенной для встраивания модели с правильно организованными воздушными каналами, надёжным креплением и доступом к обслуживаемым компонентам. При соблюдении этих условий скрытая установка позволяет совместить требования к интерьеру с эффективной защитой помещения от проникновения холодного воздуха.
