Проектирование завес для “сложных” проёмов: вращающиеся двери, тамбуры, витражи, рольворота

Тепловая или воздушная завеса хорошо работает там, где проём понятен: обычная дверь, привычная высота, место для монтажа есть, а потоки воздуха предсказуемы. Но стоит появиться витражному входу в атриум, карусельной двери или рольворотам склада — и “стандартная” логика перестаёт срабатывать. На таких объектах проблема обычно не в том, что завеса слабая. Чаще ломается аэродинамика: струю уводит ветер, она срывается из-за перепада давления или не совпадает с плоскостью проёма. Итог неприятный и знакомый: у входа холодно зимой и душно летом, персонал жалуется, а расход энергии растёт.

Эта статья — практический ориентир по проектированию завес для сложных проёмов. Разберём, чем отличаются разные типы входов, когда достаточно одного устройства, а когда нужна комбинированная схема. Отдельно поговорим о размещении, компромиссах с дизайном и том, какие исходные данные важно собрать до подбора.

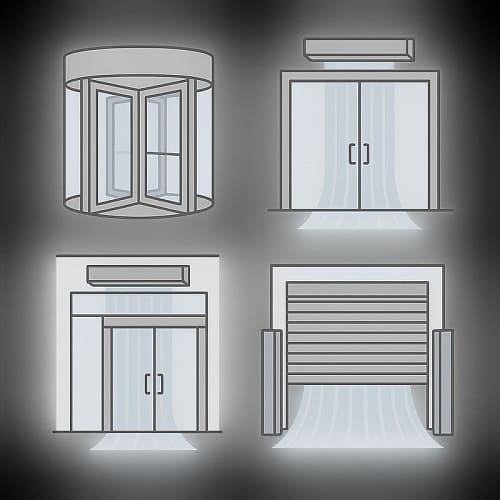

Почему “сложный” проём — это не только размер

Когда говорят “сложный проём”, многие думают о высоте и ширине. На деле решают три вещи: геометрия, перепады давления и сценарий использования. Геометрия важна потому, что завеса формирует не “облако воздуха”, а направленную струю. Ей нужно перекрыть проём по ширине, совпасть с его плоскостью и дойти до пола или до порога, иначе внизу или по краям появятся каналы подсоса.

Перепады давления проявляются коварно. Ветер у фасада, мощная вытяжка, активный приток, эффект тяги в высоких зданиях — всё это может сместить струю, как будто её толкнули в сторону. Даже правильно подобранная модель начинает работать хуже, если вокруг неё “живут” сильные воздушные потоки. А сценарий эксплуатации определяет режимы: одно дело — спокойный офисный вход, другое — двери торгового центра, которые открываются каждые несколько секунд, и совсем третье — складские ворота, где в проём заезжает техника.

Базовые принципы, которые особенно важны на нестандартных входах

На сложных проёмах лучше начинать не с выбора серии, а с проверки четырёх простых принципов. Первый — перекрытие ширины. Завеса должна закрывать весь проём, иначе боковой подсос сведёт эффект к минимуму. Второй — близость к плоскости проёма. Чем дальше устройство от линии двери, тем выше шанс, что струя успеет “расползтись” и перестанет быть барьером. Третий — реальная достижимость пола. В паспорте могут быть красивые цифры по высоте установки, но ниша в потолке, козырёк или криволинейный фасад способны изменить картину. Четвёртый — учёт давления и ветра. Если у входа заметно “тянет”, нужно подумать, что это создаёт: вытяжка, приток или особенности здания. Завеса не обязана одна исправлять всю аэродинамику — иногда достаточно согласовать её работу с вентиляцией, чтобы эффект вырос без увеличения скорости.

Эти принципы звучат просто, но именно они чаще всего отличают удачный проект от проблемного.

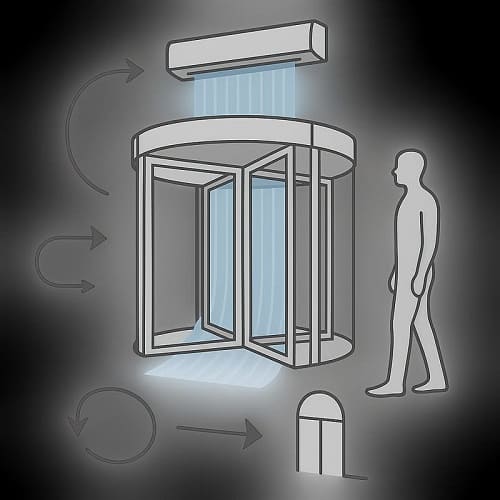

Вращающиеся двери: непрерывный воздухообмен и чувствительность к давлению

Карусельная дверь сама по себе уже является “машиной для перетекания воздуха”. Она постоянно переносит порции воздуха между улицей и помещением, а её геометрия не даёт сформировать привычный прямолинейный барьер. Поэтому задача завесы здесь обычно не в том, чтобы заменить дверь, а в том, чтобы уменьшить влияние ветра и стабилизировать микроклимат у входа, особенно когда рядом есть дополнительные проходные створки.

Что делают на практике? Часто проектируют решение, которое учитывает радиус и конфигурацию входной зоны, чтобы струя работала там, где реально происходят утечки. Если сверху нет места или вмешиваться в архитектуру нельзя, рассматривают вертикальные варианты на боковых проходах, которые берут на себя основной поток людей. Важно не переоценивать “силу струи”: на таких входах попытка решить всё повышенной скоростью иногда приводит к шуму и дискомфорту, а эффект остаётся средним. Гораздо полезнее обеспечить правильную зону формирования барьера и убрать факторы, которые срывают струю — например, локальную вытяжку у входа или перекос давления между холлом и улицей.

Тамбуры: когда две двери работают как система, а не по отдельности

Тамбур часто воспринимают как гарантированную защиту от холода и жары. Однако при высокой проходимости он может превратиться в “коридор утечек”, особенно если двери открываются почти одновременно. В таком режиме воздух не задерживается в промежуточной зоне и свободно перетекает внутрь. Завеса в тамбуре должна учитывать этот сценарий, иначе получится парадокс: оборудование установлено, а эффект почти не ощущается.

Ключевой вопрос здесь звучит просто: какую дверь мы защищаем и почему. В ритейле чаще выигрывает защита внутренней линии, потому что именно она отвечает за комфорт в торговом зале. На объектах, где важно минимизировать попадание пыли и запахов, иногда акцент делают на наружной линии. Когда проходимость очень высокая и тамбур короткий, может понадобиться комбинированный подход, но он должен быть осмысленным: два устройства не всегда дают в два раза больше пользы. Если струи начинают “сдувать” друг друга или создают турбулентность в тамбуре, посетители ощущают сквозняк, а не защиту. Поэтому в таких проектах особенно важны управление по двери и корректные задержки, чтобы завеса работала тогда, когда она действительно удерживает барьер, а не просто гоняет воздух.

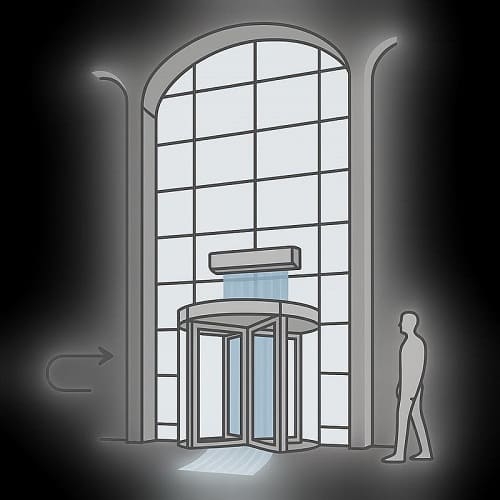

Витражи и атриумы: ветер, большие объёмы и эффект “тяги”

Витражный вход в атриум — один из самых капризных сценариев. Большая площадь остекления, высокие потолки и открытые пространства усиливают влияние внешних факторов. Ветер у фасада может создавать непредсказуемые потоки, а в высоких зданиях проявляется эффект тяги: воздух стремится перемещаться по вертикали, и входная группа становится частью этого движения. В такой среде струя завесы может отклоняться, даже если монтаж сделан аккуратно.

Проектирование здесь начинается с понимания, где именно проходит граница зон. Завеса должна стоять максимально близко к проёму и работать в плоскости входа, а не “где получилось” за декоративной балкой. Часто приходится выбирать между эстетикой и аэродинамикой: скрытый монтаж удобен для архитектора, но ниша способна увести струю, а сервисный доступ превратится в проблему. Компромисс — встраиваемые решения с продуманным расположением, когда устройство не спорит с витражной геометрией и остаётся обслуживаемым.

Для таких входов полезно заранее учитывать вентиляцию. Если рядом есть мощная вытяжка или приток, это может создавать разрежение или подпор, а завеса начнёт бороться не с улицей, а с системой вентиляции. На практике иногда достаточно поменять расположение решёток или режимы притока, чтобы завеса стала работать стабильно и без чрезмерной скорости.

Рольворота и ворота: большая высота и “туннельный” эффект

Складские проёмы и рольворота отличаются тем, что у них почти всегда есть сквозняки. Ворота открываются на большую высоту, через них заезжает техника, а поток воздуха ведёт себя как в тоннеле. Здесь завеса должна перекрывать проём по ширине и выдерживать сильные возмущения от движения погрузчиков и ветра. Если оставить “щели” по краям или недотянуть струю до пола, в помещение будет постоянно тянуть наружный воздух.

В таких проектах часто используют модульный подход — несколько устройств в линию, чтобы закрыть ширину. Иногда рациональнее поставить вертикальные завесы по бокам, если потолок занят конструкциями или если сверху нет возможности смонтировать оборудование корректно. Но в любом варианте важен реализм: ворота — это не офисная дверь, и ожидания должны соответствовать задаче. Завеса помогает снизить инфильтрацию и улучшить комфорт в зоне ворот, но чудес не делает, если проём открыт долго и вентиляция создает сильное разрежение. Поэтому решение обычно дополняют грамотной логикой управления и требованиями к режимам работы ворот, чтобы не держать проём открытым без необходимости.

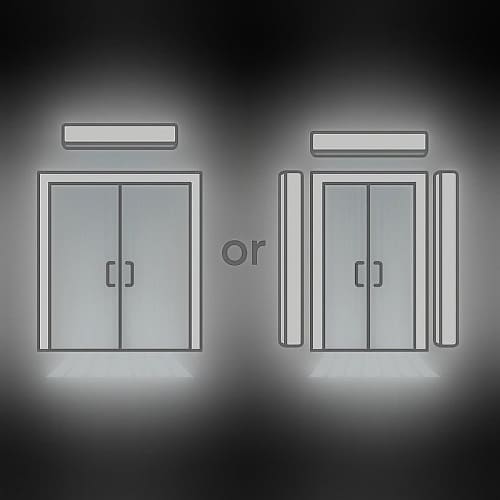

Одна завеса или комбинированная схема: как принять решение

На сложных проёмах проектировщик часто выбирает между простым и надёжным решением. Одной завесы бывает достаточно, если проём стандартной формы, устройство можно установить близко к плоскости входа, а перепад давления умеренный. При широкой двери логичнее применять несколько модулей встык, чтобы не оставлять “окна” подсоса. Когда сверху монтаж невозможен из-за витража, архитектуры или автоматики, рассматривают вертикальные решения сбоку; иногда их ставят с двух сторон, чтобы перекрытие было полным.

Комбинированная схема нужна не ради “усиления”, а ради управления рисками. Тамбур с короткой дистанцией между дверями, витражный вход с сильными ветровыми потоками, ворота с нестабильным режимом открытия — это сценарии, где один элемент может не справиться. Но перед тем как усложнять, стоит честно ответить на вопрос: устраняем ли мы причину, которая срывает струю, или пытаемся компенсировать её мощностью. В большинстве случаев выигрыш даёт не “больше скорости”, а правильная геометрия и согласование с вентиляцией.

Расположение относительно проёма и притворов: детали, которые меняют результат

Положение завесы относительно плоскости проёма — критично. Если устройство стоит глубоко в потолочной нише, струя начинает формироваться поздно и не попадает туда, где должна быть граница зон. Притворы, рамы и козырьки тоже влияют на картину: они создают завихрения, которые могут отклонять поток и формировать “дырки” в барьере. На витражных входах особенно опасны локальные воздушные струи от кондиционеров или вентиляционных решёток рядом с дверью. Тогда завеса работает в конфликте, и даже хороший подбор не спасает.

Сервисный доступ — ещё один недооценённый фактор. На сложных проёмах оборудование часто “прячут” в архитектуру, а потом выясняется, что к нему невозможно нормально подлезть. В результате фильтры и теплообменники не обслуживаются вовремя, параметры уходят, шум растёт, а эффект падает. Поэтому правильное размещение — это баланс между эстетикой, аэродинамикой и обслуживаемостью.

Дизайн против эффективности: как договориться заранее

Компромисс с архитектурой почти неизбежен. Архитектор хочет чистый потолок, скрытые корпуса и минимальную видимость инженерии. Эксплуатации важны доступ и надёжность. А пользователю нужен комфорт у входа без шумного потока воздуха. На сложных проёмах выигрышным становится подход “обсудить до закупки”: показать, где проходит плоскость проёма, почему нельзя увести завесу далеко в нишу, и какие минимальные отступы нужны для нормальной работы. Когда эти вещи фиксируются в проекте, меньше шансов, что на стройке устройство окажется “там, где не мешает”, но и не работает.

Мини-гайд по исходным данным: что собрать до подбора

Чтобы не проектировать “по фотографии”, важно собрать комплект исходных данных, который позволит понять реальную аэродинамику входа. Нужны план и разрез входной группы с отметками, шириной и высотой проёма, уровнем порога и фактическим местом монтажа. Важно указать тип двери и сценарий её работы: распашная, раздвижная, карусельная, рольворота; как часто открывается и на какое время.

Не менее полезна информация о тамбуре: глубина, расстояние между дверями, вероятность одновременного открытия. Для витражных входов стоит отметить, “ветровой” ли это фасад и есть ли козырёк. Отдельным блоком нужно зафиксировать вентиляцию рядом с входом: где приток и вытяжка, есть ли жалобы на “тянет”, и как ведёт себя дверь при сильном ветре. И, наконец, требования: нужен ли летний режим, важна ли защита от пыли и запахов, есть ли зона охраны или кассы рядом с дверью, где комфорт критичен.

Чем точнее исходные данные, тем меньше проект будет зависеть от догадок, а монтаж — от компромиссов на месте.

Примеры решений “как обычно делают” на практике

Для вращающейся двери в бизнес-центре часто выбирают решение, которое стабилизирует микроклимат у входа и снимает влияние ветра, а основной поток людей дополнительно защищают на проходной створке, если она есть. Тамбур в супермаркете обычно решают через защиту той линии, где важнее комфорт зала, и через управление, которое реагирует на частые открытия без постоянной работы на максимуме. Витражный вход в атриум требует внимания к плоскости проёма и согласования с вентиляцией; иначе струю уводит в сторону, и барьер становится символическим. Для рольворот на складе типично использовать несколько модулей в линию либо боковые решения при ограничениях по потолку, параллельно уточняя режимы открытия ворот, чтобы завеса не работала “в пустоту”.

Именно такие, кажущиеся “мелкими” решения — где поставить, как управлять, что учесть по давлению — чаще всего дают разницу между проектом, который нравится в смете, и системой, которая реально работает.

Как быстро проверить проект до закупки

Перед тем как утверждать решение, полезно сделать короткую проверку здравого смысла. Перекрывает ли завеса всю ширину проёма и находится ли она близко к его плоскости? Достигает ли струя порога без явных “окон” по бокам? Есть ли у проекта ответ на вопрос про давление и вентиляцию у входа? Предусмотрены ли управление и режимы для реального трафика? И, наконец, можно ли нормально обслужить оборудование после сдачи?

Если на эти вопросы есть ясные ответы, вероятность успеха высокая. Если ответы расплывчатые, проект стоит пересмотреть до монтажа — это дешевле, чем исправлять “неработающий барьер” на действующем объекте.
