Водяная тепловая завеса: типовые схемы подключения к отоплению (ЦО/котельная/ИТП)

Водяная тепловая завеса — это устройство, которое формирует направленную воздушную струю и одновременно подогревает её теплообменником от системы отопления. На практике качество “воздушного барьера” зависит не только от модели завесы и высоты проёма. Не меньшее значение имеет то, как именно она подключена к источнику тепла. Ошибки в обвязке приводят к знакомым симптомам: завеса дует прохладным воздухом при вроде бы горячих трубах, стояк отопления “проседает”, автоматика работает хаотично, а обслуживание превращается в квест.

Ниже разберём четыре базовые схемы подключения водяной завесы к отоплению, объясним, когда требуется насосный контур, и покажем, как избежать ситуации, когда новая нагрузка “сажает” систему здания. Материал будет полезен и проектировщикам, и тем, кто принимает объект в эксплуатацию.

Как “видит” завесу инженер: теплообменник, расход и управление

С инженерной точки зрения водяная тепловая завеса — это водяной калорифер, через который нужно обеспечить расчётный расход теплоносителя и возможность регулировать подачу тепла. Воздух нагревается ровно настолько, насколько позволяют два параметра: температура воды на входе в теплообменник и фактический проток через него. Если одного из них не хватает, мощность останется на бумаге.

Отсюда рождаются требования к подключению. Обвязка должна позволять отключить завесу для сервиса, удалить воздух из теплообменника, при необходимости слить воду, защитить узел от грязи и — главное — управлять теплоотдачей без разрушения гидравлики здания. Поэтому “подсоединить двумя трубами” — почти всегда недостаточно: схема нужна, чтобы завеса работала стабильно в течение сезона и не конфликтовала с остальными потребителями тепла.

Откуда берём тепло: котельная, ИТП или центральное отопление

Источники тепла в зданиях чаще всего сводятся к трём вариантам. Первый — локальная котельная или отдельный котёл, когда здание полностью управляет параметрами и режимами. Второй — ИТП (индивидуальный тепловой пункт), где тепло из теплосети передаётся через теплообменник во “вторичный” контур здания, а дальше распределяется по веткам. Третий — центральное отопление в виде присоединения к тепловым сетям с теми параметрами и ограничениями, которые диктует теплоснабжающая организация и проект.

Именно от источника тепла зависит, насколько допустимо прямое подключение, какие элементы управления окажутся обязательными и почему иногда проще отделить завесу отдельным контуром. На уровне идеи правило простое: чем менее предсказуемы параметры и качество теплоносителя, тем больше смысла в независимости и локальном контроле.

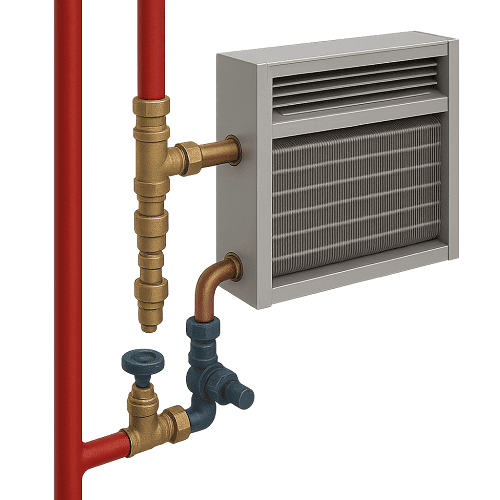

Схема 1. Прямое подключение к системе отопления здания

Самая понятная логика — подключить завесу прямо к существующей ветке отопления здания. Это бывает оправдано, когда речь идёт о закрытой системе с нормальным качеством теплоносителя и понятной гидравликой, а сама завеса — одна или две единицы небольшой мощности, расположенные близко к точке врезки.

Чтобы такое решение не превратилось в источник проблем, в обвязке должны присутствовать несколько “базовых” узлов. Нужна отсечка на подаче и обратке, чтобы можно было снять завесу без остановки всей ветки. Требуется управление теплом — чаще всего клапан, который дозирует проток через теплообменник или регулирует температуру подачи при подмесе. Важны воздухоудаление и возможность слива: теплообменник — верхняя точка для воздуха, а завоздушивание быстро убивает эффективность. В реальном здании полезна и защита от загрязнений, потому что даже в аккуратной системе встречаются окалина и механические примеси после ремонтов.

Главный риск прямой схемы — гидравлический. Если подключиться “как получилось” к стояку или ветке без расчёта и балансировки, завеса может перетянуть расход на себя. В итоге у соседних радиаторов падает температура, а диспетчерская получает жалобы, не связывая их с новой установкой. Поэтому прямую схему выбирают, когда проектировщик уверен в запасе по расходу и перепаду давления, а регулирование выполнено так, чтобы не нарушать режимы.

Схема 2. Подключение через ИТП к вторичному контуру

В коммерческих зданиях и современных объектах наиболее логичным решением часто становится подключение завесы к вторичному контуру после ИТП. Здесь уже есть насосы, регулирование и понятные точки распределения — коллекторы или магистрали, к которым корректно “подцепить” новую нагрузку. Такой вариант удобнее для эксплуатации: завеса работает в рамках общей автоматики здания, легче контролировать температуру подачи и проще соблюдать расчётный проток.

Плюс этой схемы в управляемости. Если входная группа открывается часто, завесе требуется быстрый отклик по нагреву и скорости, а ИТП позволяет реализовать стабильную работу без скачков, которые нередко случаются при врезке в случайную ветку. Обслуживание тоже проще: доступ к арматуре и автоматике обычно организован централизованно, а не “где-то над дверью и под потолком”.

Однако и здесь нельзя забывать про балансировку. ИТП решает много задач, но не отменяет необходимости правильно распределить расходы между ветками. Если завеса мощная и работает в часы пик, она должна иметь прогнозируемое место в гидравлике вторичного контура — иначе она начнёт конкурировать с отоплением или вентиляционными калориферами.

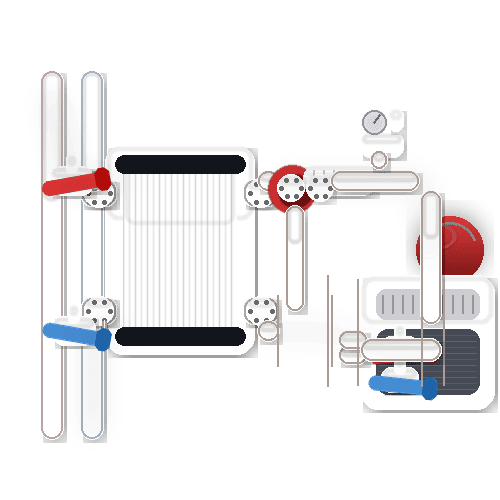

Схема 3. Независимое подключение через теплообменник

Иногда лучшая стратегия — отделить завесу от “большой” системы и сделать независимую схему через теплообменник. В таком случае теплосеть или основной контур здания отдают тепло на пластинчатый теплообменник, а завесы питаются от собственного малого контура с нужными параметрами и понятным составом оборудования.

Это решение особенно уместно, когда качество сетевой воды вызывает вопросы, возможны перепады давления, требуется защищённый режим работы или на объекте есть особые требования по эксплуатации. Независимый контур позволяет задать свой температурный режим, организовать стабильный расход через теплообменники завес и не зависеть от “капризов” внешнего источника. При этом легче реализовать защитные сценарии для входной группы, включая риск замерзания там, где дверной проём продувается зимой.

Минусом станет усложнение узла: появляется дополнительное оборудование, место под него и более строгие требования к пусконаладке. Но если ставка делается на предсказуемость и безопасность, независимая схема часто окупает себя снижением аварий и жалоб.

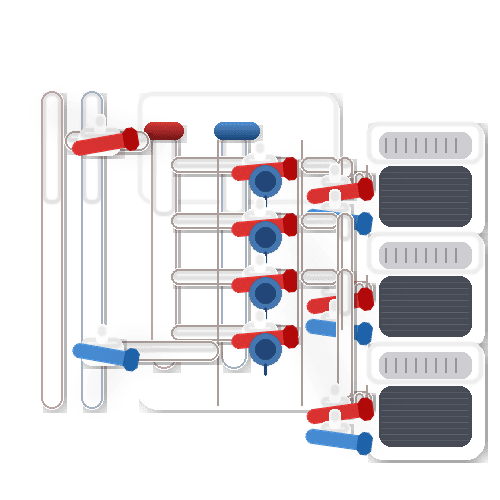

Схема 4. Подключение через коллектор: когда завес несколько

Когда на объекте не одна завеса, а группа устройств на нескольких входах или воротах, появляется ещё одна типовая конфигурация — подключение через распределительный коллектор. По сути это способ собрать потребителей в один управляемый узел: удобно отключать отдельные линии, проще обслуживать арматуру, легче настраивать расход на каждой ветке и не превращать трубопроводы в хаотичную “паутину”.

Коллектор особенно полезен в зданиях с разными режимами. Например, один вход работает весь день, другой открывается только утром и вечером, а на воротах склада пиковая нагрузка приходится на отгрузку. При коллекторной схеме проще реализовать разные сценарии управления и не ломать гидравлику при изменении режимов. В проекте важно предусмотреть доступ к коллектору и понятную маркировку веток — это мелочь, которая экономит часы при сервисе.

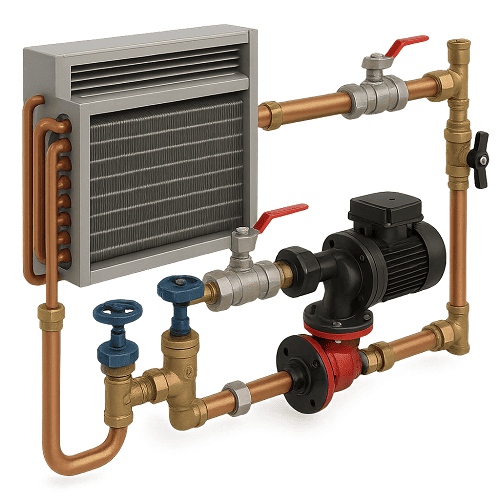

Когда нужен насосный контур и что он решает

Вопрос насоса возникает почти всегда, как только завеса перестаёт быть “маленькой нагрузкой рядом с котлом”. Насосный контур требуется, если естественного перепада давления в системе недостаточно, если трасса длинная или имеет высокий гидравлический сопротивление, а также если управление реализовано так, что без гарантированного протока теплообменник будет периодически “голодать”.

Насос обеспечивает предсказуемый расход через теплообменник. А это означает стабильную температуру струи и соответствие реальной мощности паспортной. Кроме того, насосный контур помогает отделить локальную гидравлику завес от остальной системы. Это снижает риск, что при открытии клапана на завесе “поплывут” режимы в соседних ветках, и наоборот — что изменения в системе отопления внезапно ухудшат работу входной группы.

Важно понимать, что насос сам по себе не лечит ошибки схемы. Он лишь даёт инструмент управлять расходом. Если отсутствует балансировка, некорректно выбран способ регулирования или перепутаны направления потоков, проблемы останутся. Поэтому насосный узел — часть решения, а не универсальная таблетка.

Как не “посадить” стояк или ветку отопления

Проблема “посадки” чаще всего выглядит так: до установки завесы отопление работало ровно, а после монтажа у части помещений пропал комфорт. Причина обычно в том, что новая ветка оказалась слишком “лёгкой” по сопротивлению и начала перетягивать теплоноситель на себя, особенно в моменты, когда завеса включается на максимальный режим.

Профилактика строится на трёх принципах. Во-первых, подключать завесу нужно к правильной точке системы — там, где предусмотрен запас по расходу и есть возможность настроить ветку, а не к ближайшей трубе “чтобы меньше тянуть”. Во-вторых, ветка завесы должна иметь возможность гидравлической настройки. Иначе вы не сможете ни ограничить расход, ни обеспечить равномерность между несколькими устройствами. В-третьих, управление должно быть дружелюбным к системе: если регулирование провоцирует резкие изменения протока, на практике это отражается на всей ветке.

На объектах с ИТП эти правила реализовать проще: там уже есть структура распределения и чаще всего предусмотрены решения для балансировки. В зданиях, где отопление сложное или перегруженное, разумно рассматривать независимую схему или отдельный контур под завесы, чтобы не вмешиваться в существующие режимы.

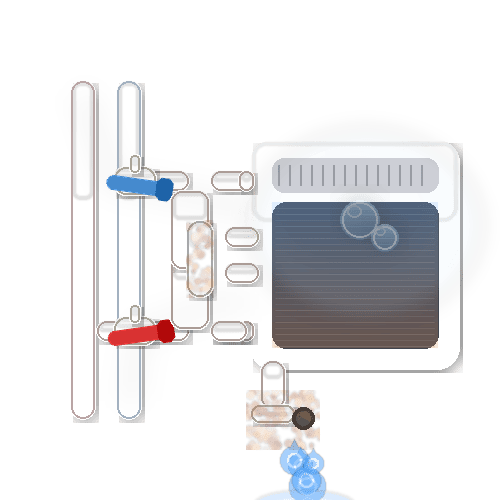

Типовые ошибки обвязки и их последствия

Часть ошибок кажется мелочью до первого морозного дня. Перепутанная подача и обратка иногда “вроде бы работает”, но затем проявляется неуправляемостью и нестабильным нагревом. Отсутствие воздухоудаления приводит к завоздушиванию теплообменника: внешне всё выглядит нормально, но фактическая теплоотдача падает. Если не предусмотрен слив, любое обслуживание превращается в аварийное “снимай и лови воду”, а при простоях возрастает риск коррозии и протечек.

Очень распространённая проблема — отсутствие балансировки и логики регулирования. В результате завеса то перегревает струю и сушит воздух у входа, то не добирает по теплу, а иногда в момент включения “роняет” соседние приборы. Ещё один класс ошибок связан с обслуживаемостью: если арматура спрятана так, что к ней не добраться, эксплуатация начинает “обходить” систему, а это всегда заканчивается поломками.

В хорошей схеме каждая деталь выполняет понятную функцию: отключить, отрегулировать, удалить воздух, обслужить, вернуть в работу. Если хотя бы одна функция не закрыта, проблему лучше исправить сразу, а не ждать жалоб от арендаторов.

Чек-лист исходных данных: что нужно собрать до проектирования

Чтобы выбрать корректную схему подключения, недостаточно знать ширину проёма. Нужны параметры по объекту и источнику тепла. Важно понимать тип двери и частоту открываний, наличие тамбура, высоту установки и требования к комфорту в зоне входа. От системы отопления требуются данные о температурном графике, доступном перепаде давления, качестве теплоносителя и точке подключения, которая допускается проектом. От трассы — длина, предполагаемые диаметры, возможность теплоизоляции и условия доступа для обслуживания. Для автоматики заранее определяются режимы: будет ли завеса включаться по сигналу двери, работать по температуре, иметь расписание или интеграцию с диспетчеризацией.

Если этих данных нет, проект превращается в гадание. А когда исходные параметры собраны, выбор схемы становится рациональным: видно, где достаточно подключения к вторичному контуру ИТП, а где нужен независимый узел с насосом и теплообменником.

Мини-кейсы: как это выглядит на практике

В магазине в торговом центре завеса должна работать в режиме высокой проходимости, но при этом не мешать комфорту у входа. Часто оптимальным становится подключение к вторичному контуру через ИТП: есть стабильная температура, управление по сигналу двери и возможность настроить расход без влияния на соседние ветки. При грамотной настройке завеса быстро набирает режим и не “забирает” тепло у отопления торгового зала.

На складе с воротами задача другая: большой проём, сильные инфильтрации, резкие перепады температур. Здесь особенно важны устойчивый проток и независимость от колебаний системы. Нередко оправдан отдельный контур с насосным узлом и, при необходимости, разделение через теплообменник. Такой подход позволяет держать предсказуемую работу в моменты открывания ворот и не создавать проблем в остальном отоплении.

В офисном здании с собственной котельной и тамбуром часто подходит более простое решение — прямое подключение к закрытому контуру отопления при условии, что проектировщик правильно выбрал точку врезки и предусмотрел управление. Если всё сделано аккуратно, система получается экономичной и понятной: завеса включается по двери, не перегревает струю и остаётся обслуживаемой без остановки ветки.

Как выбрать схему в 3 шага

Сначала определите источник тепла и его “предсказуемость”: локальная котельная обычно проще, теплосеть требует осторожности. Затем оцените, сможете ли вы гарантировать расчётный расход через теплообменник без ущерба для системы здания. Если есть сомнения, закладывайте насосный контур или независимое решение. И, наконец, подумайте об эксплуатации: доступ к арматуре, возможность отключения, удобство настройки и понятная логика управления на практике важнее, чем кажущаяся экономия на нескольких элементах обвязки.
