Водяная завеса на входной группе с высокой проходимостью: сценарии управления “по двери”

Вход в торговый центр, супермаркет или бизнес-центр живёт своей жизнью: двери открываются каждые несколько секунд, поток людей меняется волнами, а на улице то ветер, то мокрый снег. В таких условиях водяная завеса должна делать две вещи одновременно. Первая — удерживать “воздушный барьер”, чтобы холодный воздух не проваливался внутрь. Вторая — не тратить тепло впустую, потому что круглосуточная работа на максимуме быстро превращается в заметную статью расходов. Именно поэтому на объектах с высокой проходимостью чаще всего выигрывает управление “по двери”, когда завеса меняет режимы в зависимости от факта и интенсивности открываний.

Ниже разберём, какие сигналы используют для управления, как выстроить понятные сценарии “ожидание–пик–ночь–межсезонье” и что обычно идёт не так на настройках, из-за чего экономия “растворяется”, а жалобы — остаются.

Почему “по двери” работает лучше, чем постоянный режим

У завесы на оживлённом входе есть типичная ловушка. Если держать её постоянно включённой, барьер вроде бы стабильный, но теплопотери растут и обслуживание усложняется: оборудование работает больше часов, чем реально нужно. Если же включать завесу только тогда, когда это очевидно необходимо, появляются “провалы” — в момент открывания в помещение успевает зайти холод, а люди ощущают сквозняк.

Управление по сигналу двери помогает найти середину. Завеса получает понятный триггер “вход открыт”, быстро переходит в рабочий режим, а после закрытия не выключается мгновенно, а делает аккуратный “выбег” — короткое продолжение работы, чтобы сгладить перемешивание воздуха. В итоге барьер сохраняется, но время работы на максимальных режимах сокращается.

Какие датчики и сигналы применяют на практике

Основа большинства сценариев — простой сигнал “дверь открыта/закрыта”. Его дают концевик, магнитоконтакт или выход с контроллера автоматической двери. Для завесы это удобнее всего: сигнал однозначный, логика прозрачная, диагностика понятная эксплуатационной службе.

На объектах с высокой проходимостью добавляют дополнительные источники информации. Самый полезный из них — данные от автоматики дверей: режим “открыто постоянно”, “проходной”, “ночной”, “антипаника”. Тогда завеса не пытается жить по таймеру, когда дверь по факту зафиксирована открытой. Второй слой — датчики температуры. Они позволяют отключать нагрев в межсезонье и оставлять только воздушный барьер, когда на улице уже тепло и подогрев лишь пересушивает зону входа. Третий слой — оценка потока людей. Это может быть отдельный счётчик, инфракрасный барьер, аналитика на входе или косвенный сигнал из системы контроля доступа. Тут важен не сам способ, а возможность понять: сейчас “пик”, или двери открываются редко.

Наконец, на крупных объектах завеса часто становится частью диспетчеризации. В идеале BMS видит режимы, аварии и статистику работы, а инженер может корректировать уставки без похода к входной группе.

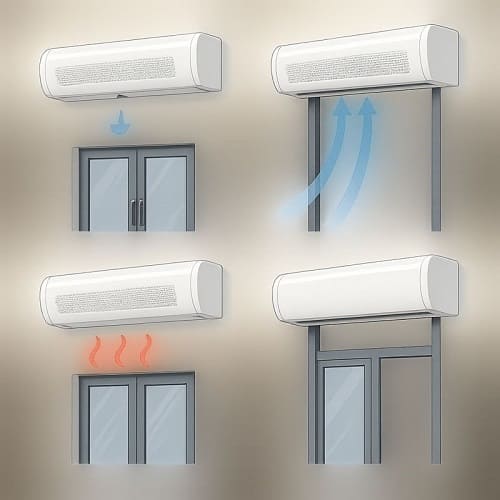

Режимы работы: ожидание, пик, ночь и межсезонье

Чтобы управление было эффективным, завесе нужно не “вкл/выкл”, а набор простых режимов, которые легко объяснить и согласовать с эксплуатацией.

Режим ожидания — это состояние при закрытой двери. В одних зданиях завеса в ожидании полностью выключена, потому что входная зона защищена тамбуром и лишний воздушный поток не нужен. В других случаях допускают минимальную скорость, чтобы сгладить дискомфорт у витражей и удерживать воздух возле входа. Нагрев в ожидании обычно ограничивают: он включается только при реальной необходимости, иначе расход тепла растёт без заметной пользы.

Пиковый режим нужен, когда дверь открывается часто. Здесь важна реакция: завеса должна быстро выйти на рабочие обороты, а тепловая мощность должна “подхватить” струю без задержек. Если пик длится часами, имеет смысл предусмотреть ступени — например, средний и высокий уровни, чтобы не держать максимум там, где хватает усиленного среднего режима.

Ночной режим — это не про комфорт у входа, а про экономику и безопасность. На многих объектах двери переводятся в особое состояние, поток исчезает, и завеса может быть отключена. Иногда оставляют минимальную работу по температуре, если зона входа чувствительна к охлаждению или рядом расположены инженерные помещения. Главное — чтобы “ночь” была отдельным, понятным режимом, а не набором случайных выключений.

Межсезонье — отдельная история. Весной и осенью завесы часто продолжают греть “по привычке”, хотя у входа уже достаточно тепло. Правильный сценарий в такие дни — оставить барьер без нагрева либо включать подогрев по температуре, когда это действительно нужно. Это один из самых быстрых способов убрать лишние затраты, не теряя эффекта защиты.

Типовые сценарии логики включения “по двери”

Самая распространённая схема выглядит просто: дверь открылась — завеса переходит в рабочий режим, дверь закрылась — она не выключается сразу, а работает ещё некоторое время и затем возвращается в ожидание. Эта задержка выбега решает сразу две задачи: снижает количество пусков и уменьшает ощущение “провала” в момент, когда дверь закрылась, но потоки воздуха ещё перемешиваются.

На входах с непрерывным потоком людей полезна логика “по интенсивности”. Она не требует сложной математики: достаточно оценивать, как часто за последние минуты дверь была открыта. Если открываний много, завеса держит высокий режим. Если поток снизился, она мягко уходит на средний уровень, а потом в ожидание. Такой подход экономит тепло и продлевает ресурс оборудования, потому что исключает постоянную работу на пределе.

Отдельно стоит сценарий по расписанию. Он хорош там, где режим объекта стабилен: завеса заранее знает “рабочие часы”, а сигнал двери внутри этого окна уже уточняет, когда именно включаться. Вне расписания активируется ночной режим, и система не реагирует на случайные открытия, если это предусмотрено политикой безопасности.

Ещё один рабочий сценарий — погодозависимое управление нагревом. Воздушный барьер может оставаться активным, а подогрев блокируется при наружной температуре выше выбранной уставки. В итоге завеса не перегревает входную зону и не создаёт лишнего расхода тепла в тёплую погоду.

Как снизить расход тепла без “провала” защиты

Экономия на входной группе начинается не с выключения завесы, а с грамотного разделения режимов. Когда у системы есть адекватный “standby” и понятный “пик”, она перестаёт жить в одном максимальном состоянии. Для реальной экономии важно правильно подобрать время выбега. Если оно слишком большое, завеса почти всегда будет работать как непрерывная. Если слишком маленькое, начнутся частые пуски и жалобы на сквозняк, потому что режим не успевает стабилизироваться.

Хороший результат даёт ограничение нагрева в периоды, когда он не нужен. На многих объектах межсезонье съедает расходы незаметно: на улице уже +10…+15, а завеса продолжает подогревать струю, хотя достаточно просто удерживать барьер. Когда нагрев включается по реальному запросу температуры, становится меньше “пустых” часов работы.

Наконец, стоит помнить о связи завесы с системой отопления. Водяная часть должна быть настроена так, чтобы завеса могла быстро набрать тепловую мощность в пик и не перегревать струю при малом потоке. Если регулирование теплоносителя сделано грубо, экономить режимами вентилятора будет сложно: либо жарко, либо холодно, а средняя комфортная зона не достигается.

Ошибки настроек, которые съедают экономию и провоцируют жалобы

Самая типичная проблема — неверный сигнал двери. Иногда контакт подключён так, что для автоматики дверь “всегда открыта”, и завеса постоянно держит рабочий режим. Внешне всё выглядит надёжно, но расходы растут без причины. Бывает и обратная ситуация: сигнал нестабилен, завеса “дёргается” и переключает режимы, раздражая людей шумом и создавая эффект сквозняка.

Вторая распространённая ошибка — неудачно выбранные задержки и пороги. Слишком короткий выбег приводит к бесконечным включениям, а это и дискомфорт, и быстрый износ. Слишком длинный выбег превращает управление “по двери” в красивую идею без практического эффекта, потому что завеса почти не уходит в ожидание.

Третий источник проблем — неправильное размещение датчиков температуры. Если датчик стоит там, где его “обдувает” струя завесы или на него влияет солнечный витраж, автоматика начинает принимать неверные решения. В одни моменты нагрев отключается рано, в другие — держится дольше, чем нужно. Итог один: комфорт нестабилен, экономия исчезает.

Наконец, встречается конфликт управления. Например, расписание в диспетчеризации говорит “ночь”, а контроллер двери продолжает отдавать сигнал “открыто”, и завеса пытается одновременно быть выключенной и включённой. Такие вещи лечатся простым правилом приоритета команд и фиксацией логики в одном месте — тогда эксплуатация понимает, кто “главный”, и не гадает при каждой жалобе.

KPI для управляющей компании: как понять, что всё настроено правильно

Настроенная завеса должна давать измеримый результат. Самый очевидный показатель — температура в зоне входа. Её имеет смысл контролировать в одной-двух точках, которые не попадают напрямую под струю и не зависят от витражного перегрева. Если температура держится в разумном коридоре без резких провалов в моменты открываний, алгоритм работает.

Второй KPI — количество обращений. По хорошей настройке жалобы на сквозняк и “ледяной поток” заметно уменьшаются уже в первые недели, особенно в часы пик. Третий показатель — расход. Он может выражаться в данных счётчика тепла на ветке или в статистике времени работы по режимам, если контроллер хранит такие сведения. Для УК полезно видеть долю “пика” и долю “ожидания”: чем чаще завеса уходит в экономичные состояния без потери комфорта, тем ближе система к оптимуму.

Отдельно стоит учитывать эксплуатационные метрики: сколько времени занимает корректировка настроек, есть ли доступ к параметрам, фиксируются ли аварийные события. Быстрая диагностика — это тоже экономия, только уже на обслуживании.

Как подойти к настройке: короткий практический подход

Работу обычно начинают с проверки сигналов двери и корректности переходов между режимами. Затем подбирают выбег так, чтобы завеса не “щёлкала” на каждом проходе, но и не зависала в рабочем режиме без необходимости. После этого настраивают межсезонье: ограничивают нагрев, оставляя барьер. И уже в конце, когда базовая логика стабильна, можно подключать более “умные” сценарии по интенсивности потока и интеграцию с диспетчеризацией.
