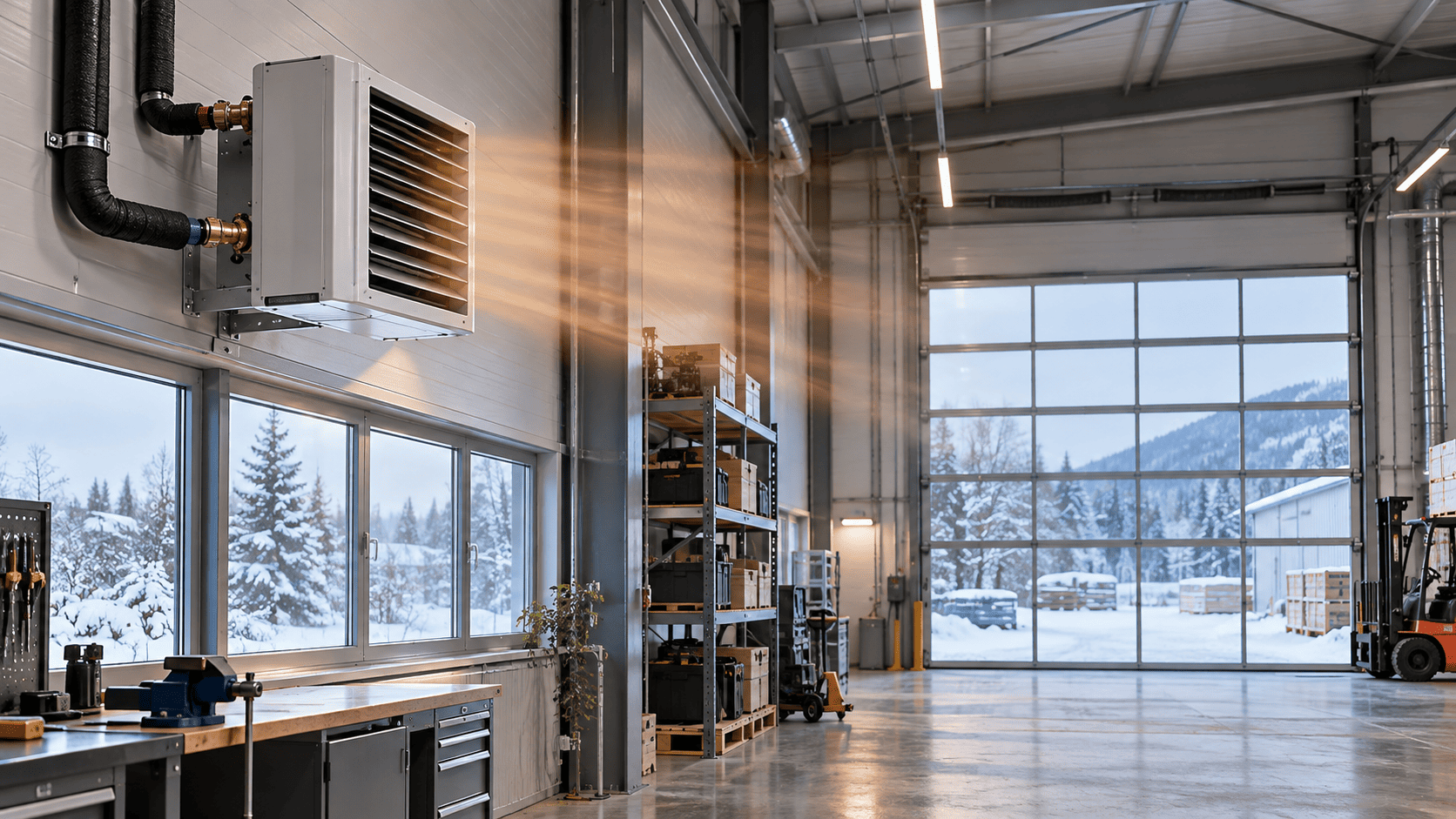

Водяные тепловентиляторы часто используют для отопления складов, производственных помещений, мастерских, торговых залов и других объектов большой площади. Принцип их работы достаточно прост: горячий теплоноситель проходит через теплообменник, а вентилятор прогоняет через него воздух и направляет уже нагретый поток в помещение.
Однако характеристика тепловой мощности, указанная для конкретной модели, не является постоянной величиной. Она напрямую зависит от условий работы оборудования, прежде всего от температуры воды на входе и выходе из теплообменника, температуры воздуха в помещении и расхода воздуха через аппарат.
Из-за этого при подключении водяного тепловентилятора к низкотемпературной системе возникает закономерный вопрос: сможет ли оборудование отдать необходимое количество тепла, если вместо условных 70–80 °C в него поступает вода температурой 40–50 °C?
Ответ зависит от конкретной модели и тепловой нагрузки объекта. Сам по себе низкотемпературный режим не делает применение тепловентилятора невозможным. Но оборудование необходимо подбирать именно для реальной температуры теплоносителя, а не ориентироваться на максимальную мощность из каталога.
Что называют низкотемпературной системой отопления
Строгой единой границы, после которой любая система автоматически становится низкотемпературной, нет. В практическом смысле так называют отопление, способное обеспечивать требуемую теплоотдачу при сравнительно невысокой температуре воды.
В традиционных системах радиаторы и другие отопительные приборы исторически могли рассчитываться на достаточно горячий теплоноситель. В современных системах стремятся снижать рабочую температуру. Это особенно актуально при использовании тепловых насосов, конденсационных котлов и других источников, эффективность которых тесно связана с температурным режимом отопительного контура. Чем меньшую температуру воды требуется поддерживать для покрытия теплопотерь здания, тем благоприятнее могут быть условия работы такого источника тепла.
На практике можно встретить различные режимы. Например, теплоноситель может подаваться при 45 °C и возвращаться при 35 °C либо работать при других близких значениях. Поэтому само слово «низкотемпературная» еще ничего не говорит о возможности подключения конкретного тепловентилятора.
Для оборудования важны реальные параметры системы.
Прежде всего это температура воды на подаче и обратке. Кроме того, необходимо знать расчетную температуру воздуха внутри помещения и требуемую тепловую мощность при наиболее холодных наружных условиях.
При выборе водяного тепловентилятора Tropik-Line эти значения следует рассматривать вместе. Устройство, обеспечивающее необходимую мощность при высокотемпературном графике, в более холодном контуре может выдавать существенно меньше тепла.
Почему температура воды так сильно влияет на мощность
Теплообмен происходит благодаря разнице температур между водой внутри теплообменника и воздухом, который проходит через его поверхность. Чем больше эта разница, тем интенсивнее передается энергия.
Представим два условных режима. В первом случае вода поступает в тепловентилятор с температурой 70 °C и возвращается при 50 °C. Средняя температура теплоносителя получается значительно выше температуры воздуха в помещении.
Во втором случае система работает примерно при 45/35 °C. При тех же 20 °C в помещении температурная разница между теплообменником и воздухом становится намного меньше. Следовательно, с той же площади теплообменника уже невозможно снять прежнее количество тепла.
Это общий принцип работы водяных отопительных приборов: по мере уменьшения разницы между температурой теплоносителя и воздуха их теплоотдача снижается. (Caleffi S.p.a.)
Именно поэтому нельзя увидеть в характеристиках тепловентилятора, например, мощность 30 кВт и автоматически считать, что он всегда будет передавать в помещение именно 30 кВт. Необходимо посмотреть, для каких температур воды, воздуха и режима вентилятора получено это значение.
Производители обычно приводят характеристики для нескольких сочетаний температур. По ним можно увидеть, насколько меняется отдаваемая мощность при снижении температуры теплоносителя.
Значение имеет не только подача, но и обратка. Если в аппарат поступает вода температурой 50 °C, но после теплообменника она выходит при 30 °C, средняя температура теплообменника будет совершенно другой, чем при режиме 50/45 °C.
Разница между температурой подачи и обратки показывает, насколько охлаждается теплоноситель во время прохождения через отопительный прибор. На этот показатель в том числе влияют расход воды и количество тепла, передаваемого воздуху.
Поэтому оценивать работу водяного тепловентилятора только по температуре подачи неправильно. При расчете учитывается весь рабочий режим.
На результат также влияет температура воздуха на входе в аппарат. Если тепловентилятор работает в уже прогретом помещении при +20 °C, температурный напор будет меньше, чем при первоначальном прогреве холодного помещения. Условия меняются и вместе с ними изменяется текущая теплоотдача.
Можно ли компенсировать низкую температуру расходом воды или воздуха
Кажется логичным: если теплоноситель стал холоднее, можно просто увеличить его расход через теплообменник. Отчасти такой подход действительно влияет на результат, но возможности регулирования не безграничны.
При увеличении расхода воды она меньше охлаждается во время прохождения через теплообменник. Температура обратки повышается, а средняя температура поверхности теплообменника может увеличиться. В результате возрастает и отдаваемая мощность.
Однако вода температурой 45 °C от увеличения скорости циркуляции не превратится в воду температурой 70 °C. Если температурного напора изначально недостаточно, одним насосом компенсировать разницу не получится.
Кроме того, повышение расхода увеличивает гидравлическое сопротивление системы и предъявляет дополнительные требования к насосу, трубопроводам и регулирующей арматуре. Поэтому нельзя произвольно увеличивать циркуляцию без проверки допустимых параметров оборудования.
Похожая ситуация возникает с воздушной частью.
При повышении скорости вентилятора через теплообменник проходит больше воздуха. Теплосъем может увеличиться, а помещение будет прогреваться интенсивнее за счет более активного перемешивания воздушных масс. Но температура выходящей струи при этом может снизиться, поскольку имеющееся количество тепловой энергии распределяется на больший объем воздуха.
Максимальная скорость вентилятора также не всегда является наиболее комфортным режимом. Усиливается движение воздуха, повышается уровень шума, а в рабочей зоне может ощущаться более выраженный поток.
Поэтому при низкотемпературном отоплении задача обычно заключается не в том, чтобы довести существующий аппарат до предельного режима, а в том, чтобы изначально выбрать теплообменник с достаточной площадью и необходимым запасом теплоотдачи.
Другими словами, получить требуемые 20 кВт при сравнительно горячей воде и получить те же 20 кВт при значительно более холодном теплоносителе — две разные задачи. Во втором случае может потребоваться более производительная модель, другой типоразмер либо несколько устройств.
Тепловентиляторы, тепловые насосы и современные котлы

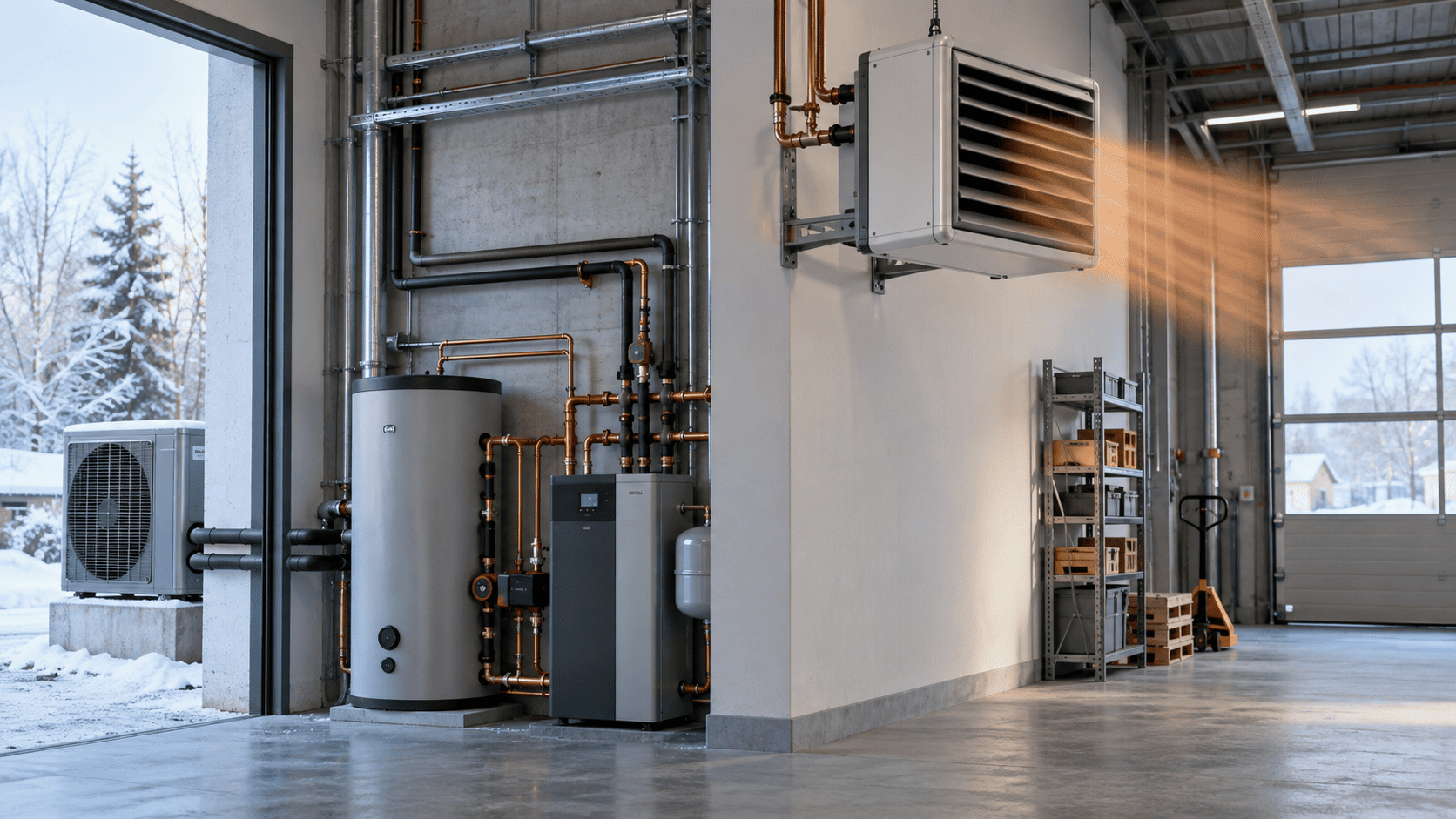

Распространение низкотемпературных систем во многом связано с современными источниками тепла. Один из наиболее показательных примеров — тепловой насос.
Для него температура воды имеет особое значение. Чем выше ее необходимо поднять, тем сложнее условия работы оборудования и тем ниже, как правило, становится его энергетическая эффективность. Поэтому системы с тепловыми насосами стараются проектировать таким образом, чтобы отопительные приборы могли покрывать нагрузку при относительно невысокой температуре подачи.
Именно здесь водяной тепловентилятор может быть интересен как отопительный прибор. В отличие от пассивного радиатора, он принудительно пропускает комнатный воздух через теплообменник. Это позволяет интенсивнее снимать тепло с его поверхности.
Но наличие вентилятора само по себе еще не означает автоматическую совместимость с любой низкой температурой воды. Конкретный аппарат должен обеспечивать расчетную мощность именно при параметрах используемого теплового насоса.
Например, если здание в наиболее холодный период требует от тепловентилятора 15 кВт, оборудование должно отдавать эти 15 кВт не при условных 80/60 °C, которых в системе никогда не будет, а при реально доступном температурном графике.
Для современных воздушно-водяных и геотермальных тепловых насосов особенно важна способность отопительной системы работать с более низкой температурой подачи. Существуют и высокотемпературные модели, однако общий принцип сохраняется: чем меньшую температуру требуется создавать источнику при сохранении комфорта, тем благоприятнее условия для эффективной работы теплового насоса.
С конденсационными котлами ситуация несколько иная, но низкотемпературный режим также может быть выгоден. Для эффективной конденсационной работы важна достаточно низкая температура возвращающегося теплоносителя. Поэтому система отопления, способная обеспечить нужную мощность без чрезмерного повышения температуры воды, хорошо соответствует самой идее такого источника тепла.
Возможны и комбинированные системы. Например, тепловой насос покрывает основную часть отопительного периода при низкой температуре подачи, а во время сильных морозов к работе подключается дополнительный источник. Тогда параметры воды и мощность тепловентиляторов могут меняться в зависимости от наружной температуры.
Такая схема требует согласованного управления. Рассматривать тепловентилятор отдельно от источника тепла и гидравлической системы уже нельзя.
Когда нужен запас по мощности и как правильно подобрать оборудование
Главная ошибка при переходе на низкотемпературное отопление — использовать тепловентилятор, подобранный для более горячей воды, без пересчета его характеристик.
Например, на объекте уже установлены водяные аппараты, которые раньше работали от обычного котла. Затем источник тепла заменяют на тепловой насос и значительно уменьшают температуру подачи. Тепловентиляторы продолжают включаться, вентиляторы вращаются, вода циркулирует, но здание начинает прогреваться медленнее или перестает достигать необходимой температуры в мороз.
Оборудование при этом может быть полностью исправно. Просто его фактическая теплоотдача стала меньше.
Поэтому начинать необходимо с тепловой нагрузки помещения. Нужно определить, какое количество тепла требуется объекту при расчетной наружной температуре, и только затем искать модель, способную обеспечить эту нагрузку при заданных температурах подачи и обратки.
Особенно внимательно следует относиться к помещениям с большими теплопотерями: складам с часто открывающимися воротами, плохо утепленным производственным зданиям, помещениям большой высоты и объектам с интенсивной вентиляцией. Здесь разница между паспортной мощностью при высокой температуре воды и реальной отдачей в низкотемпературном режиме может оказаться критичной.
Запас мощности в таких условиях полезен, но он должен быть обоснованным. Не стоит просто выбирать аппарат в два раза больше без расчета. Избыточный вентилятор может создавать ненужный шум и сильный поток воздуха, а более крупное оборудование потребует дополнительных затрат.
Правильнее выбрать модель, теплообменник которой имеет достаточную поверхность для работы при требуемом температурном графике, а затем предусмотреть разумный резерв на реальные условия эксплуатации.
Полезно учитывать и возможность изменения температуры подачи в течение отопительного сезона. В относительно теплую погоду системе может быть достаточно воды с небольшой температурой. По мере снижения температуры на улице автоматика повышает ее, чтобы компенсировать растущие теплопотери.
Такой принцип позволяет не поддерживать максимальную температуру теплоносителя постоянно. Источник дает ровно столько тепла, сколько в данный момент требуется зданию.
Если даже при максимально допустимой температуре низкотемпературного источника один аппарат не обеспечивает расчетную мощность, есть несколько вариантов: увеличить площадь теплообмена, выбрать более производительный тепловентилятор, установить дополнительные устройства или уменьшить теплопотери самого здания. Улучшение утепления и герметичности снижает требуемую мощность системы и позволяет использовать более низкую температуру теплоносителя.
Поэтому водяной тепловентилятор вполне может эффективно работать в низкотемпературной системе. Ограничение заключается не в самом принципе оборудования, а в его способности отдать необходимое количество тепла при конкретных условиях.
Для подбора оборудования Tropik-Line необходимо ориентироваться на характеристики при фактических температурах подачи и обратки, а не на максимальное значение мощности модели. Не менее важны расход теплоносителя, температура воздуха, скорость вентилятора и расчетные теплопотери помещения.
Если эти параметры согласованы, низкая температура воды не становится препятствием. Но если устройство изначально рассчитывалось на значительно более горячий теплоноситель, простого увеличения скорости вентилятора или циркуляции воды может оказаться недостаточно.
Именно поэтому низкотемпературная система требует не более «мощного» отопительного прибора сама по себе, а корректно подобранного теплообменника, способного передать нужное количество энергии при меньшей разнице температур. Такой подход позволяет совместить водяные тепловентиляторы с современными котлами, тепловыми насосами и другими источниками тепла без потери требуемого комфорта.
