Водяной тепловентилятор используют для быстрого и равномерного обогрева помещений, в которых уже есть система отопления с горячим теплоносителем. В отличие от электрических моделей основное тепло здесь поступает не от нагревательных элементов, а от воды, проходящей через теплообменник. Вентилятор забирает воздух из помещения, направляет его через нагретый теплообменник и возвращает обратно уже с более высокой температурой.
Такое решение особенно удобно для складов, производственных цехов, мастерских, гаражей, ангаров, торговых и других помещений значительной площади. Водяные модели могут использоваться для постоянного или дополнительного отопления отдельных зон. Для оборудования серии AERO производитель также предусматривает возможность настенного или потолочного крепления, что расширяет варианты размещения.
Однако эффективность системы определяется не только заявленной мощностью самого аппарата. Необходимо учитывать температуру и расход теплоносителя, реальные теплопотери здания, место установки, направление воздушного потока и возможности существующего отопительного контура. Ошибка на любом из этих этапов способна привести к ситуации, когда оборудование исправно работает, но помещение прогревается медленнее ожидаемого или температура распределяется неравномерно.
Когда водяной тепловентилятор особенно эффективен
Главное условие для применения такого оборудования — наличие источника горячего теплоносителя. Это может быть собственная котельная или другая система водяного отопления, способная обеспечить необходимые параметры подачи и обратной линии.
На объектах, где подходящий отопительный контур уже существует, водяной тепловентилятор позволяет передавать значительное количество тепла в помещение при сравнительно небольшом электрическом потреблении самого вентилятора. Электроэнергия нужна прежде всего для работы двигателя и автоматики, тогда как основная тепловая энергия поступает с водой.
Именно поэтому водяные модели часто рассматривают для больших площадей, где использование мощных электрических нагревателей потребовало бы значительной выделенной электрической мощности.
Но наличие труб отопления рядом с предполагаемым местом монтажа ещё не означает, что оборудование можно просто подключить к ним без расчёта. Система должна обеспечить необходимый расход теплоносителя и его температуру. Если воды через теплообменник проходит недостаточно или её температура значительно ниже расчётной, фактическая теплоотдача уменьшится.
Это принципиальный момент. У водяного тепловентилятора нельзя рассматривать значение мощности как абсолютно постоянную характеристику независимо от условий. Например, для серии AERO производитель приводит тепловую мощность применительно к определённым температурам воды и воздуха. При изменении этих параметров меняется и количество тепла, которое способен передать теплообменник.
Предположим, проектировщик выбирает модель по мощности, указанной для достаточно горячего теплоносителя, а реальная система работает в более низкотемпературном режиме. Если это отличие заранее не учесть, после монтажа может выясниться, что фактической теплоотдачи не хватает для компенсации теплопотерь помещения.
Поэтому подбор начинают с самого объекта. Определяют необходимую тепловую нагрузку, затем выясняют реальные параметры отопительной системы и только после этого выбирают модель и количество приборов.
Водяной тепловентилятор может работать и как дополнительный источник тепла. Например, основная система поддерживает общую температуру здания, а вентилятор устанавливается в зоне, которая остывает быстрее: возле наружной стены, рабочей площадки, ворот или другого участка с повышенной потребностью в обогреве.
Для больших помещений зональный подход нередко оказывается удобнее попытки равномерно увеличить температуру во всём здании. Тепло направляется туда, где оно действительно требуется, однако место установки и направление струи необходимо продумать заранее.
Как температура и расход теплоносителя влияют на теплоотдачу
Работа водяного тепловентилятора основана на теплообмене. Горячая вода проходит через теплообменник, его поверхность нагревается, а вентилятор перемещает через неё воздух. Чем больше тепловой энергии удаётся передать воздушному потоку, тем выше фактическая отопительная мощность.
Поэтому при проектировании необходимо знать температуру воды на подающей линии и предполагаемую температуру на обратной. Важен и расход теплоносителя. Если циркуляция недостаточная, теплообменник не сможет стабильно получать необходимое количество тепловой энергии.
На практике это означает, что один и тот же аппарат способен показывать разную теплоотдачу в разных системах отопления. Нельзя брать только цифру мощности из названия или карточки модели и считать, что она будет достигнута при любых условиях.
Особенно внимательно этот вопрос нужно рассматривать в низкотемпературных системах. Если котельная или другой источник работает с относительно невысокой температурой подачи, оборудование следует подбирать именно под эти параметры. Попытка ориентироваться на характеристики, полученные при более горячей воде, создаст завышенное ожидание от системы.
Значение имеет и температура самого помещения. Чем холоднее воздух поступает на теплообменник, тем иначе протекает теплообмен. Поэтому технические характеристики оборудования всегда следует сопоставлять с конкретными исходными условиями объекта.
Отсюда возникает важное правило: сначала определяют требуемую мощность отопления помещения, затем проверяют, какую реальную теплоотдачу выбранный водяной тепловентилятор способен обеспечить при имеющихся параметрах воды.
Необходимо учитывать возможности всей гидравлической системы. Если к одному контуру подключается несколько устройств, каждое из них увеличивает требуемый суммарный расход теплоносителя. Нельзя без расчёта последовательно добавлять новые тепловентиляторы в уже работающую сеть и ожидать, что параметры на всех приборах останутся прежними.
Если система не обеспечивает необходимую циркуляцию, наиболее удалённые устройства могут получать меньше теплоносителя. Результатом становится неравномерный обогрев: один тепловентилятор работает эффективно, другой выдаёт существенно менее тёплый воздух.
При проектировании также предусматривают возможность обслуживания. Перед оборудованием и другими элементами участка системы целесообразно организовать подключение таким образом, чтобы прибор можно было отключить от контура для проверки или ремонта без необходимости останавливать отопление всего здания.
Качество теплоносителя также имеет значение. В руководстве к водяным тепловентиляторам AERO производитель рекомендует устанавливать на подводящей линии магистральный фильтр очистки воды. Загрязнения и отложения внутри теплообменника способны снижать теплоотдачу и ухудшать работу оборудования.
Где установить оборудование и куда направить воздушный поток
Правильно выбранная мощность не гарантирует эффективного отопления, если сам тепловентилятор размещён неудачно. Его задача состоит не только в нагреве воздуха, но и в доставке этого тепла в нужную часть помещения.
Воздушной струе требуется свободное пространство. Не следует размещать оборудование так, чтобы сразу после выхода нагретый воздух упирался в стеллаж, перегородку, крупное оборудование или другую преграду. В этом случае значительная часть тепла останется рядом с прибором, а дальние участки будут прогреваться хуже.
По той же причине важно заранее учитывать будущую планировку. Пустое складское помещение и тот же склад после установки высоких стеллажей имеют совершенно разную аэродинамику. То, что хорошо работало на этапе запуска, после заполнения помещения товаром может оказаться менее эффективным.
Для высоких объектов важна высота установки. Тёплый воздух естественным образом стремится вверх, поэтому слишком высокое размещение в сочетании с неправильным углом направления струи способно привести к перегреву верхней части помещения при недостаточной температуре в рабочей зоне.
У водяных тепловентиляторов AERO предусмотрена регулировка угла установки и положения жалюзи, позволяющая корректировать направление воздушного потока. Сам прибор может крепиться к стене или потолку с помощью предусмотренного кронштейна.
Выбирать угол следует исходя из геометрии объекта. В длинном помещении полезно направлять поток так, чтобы он охватывал значительную часть рабочей зоны, а не концентрировался непосредственно перед аппаратом.
Не стоит автоматически устанавливать все приборы в одной точке. Если необходимая суммарная мощность велика, несколько тепловентиляторов, распределённых по помещению, могут обеспечить более равномерный результат, чем одно устройство высокой мощности.
Например, на большом складе одна мощная точка нагрева с одной стороны здания может хорошо прогревать ближайшую зону, но температура в противоположной части будет ниже. Размещение нескольких приборов позволяет организовать циркуляцию воздуха по площади и сократить температурный перепад.
При этом потоки разных устройств желательно согласовывать между собой. Они должны помогать перемещению воздуха, а не направляться навстречу друг другу так, чтобы образовывались локальные зоны интенсивного перемешивания без нормального прогрева удалённых участков.
Особого внимания требуют помещения с воротами. Установка тепловентилятора рядом с зоной повышенных теплопотерь может быть оправдана, но его нельзя воспринимать как полноценную замену воздушной завесе. Назначение устройств различается: тепловентилятор прежде всего обогревает помещение, тогда как завеса формирует направленный воздушный барьер в проёме.
Если ворота постоянно открываются, проблему нужно решать комплексно. Иначе значительная часть дополнительной тепловой мощности будет уходить на повторный нагрев поступившего с улицы воздуха.

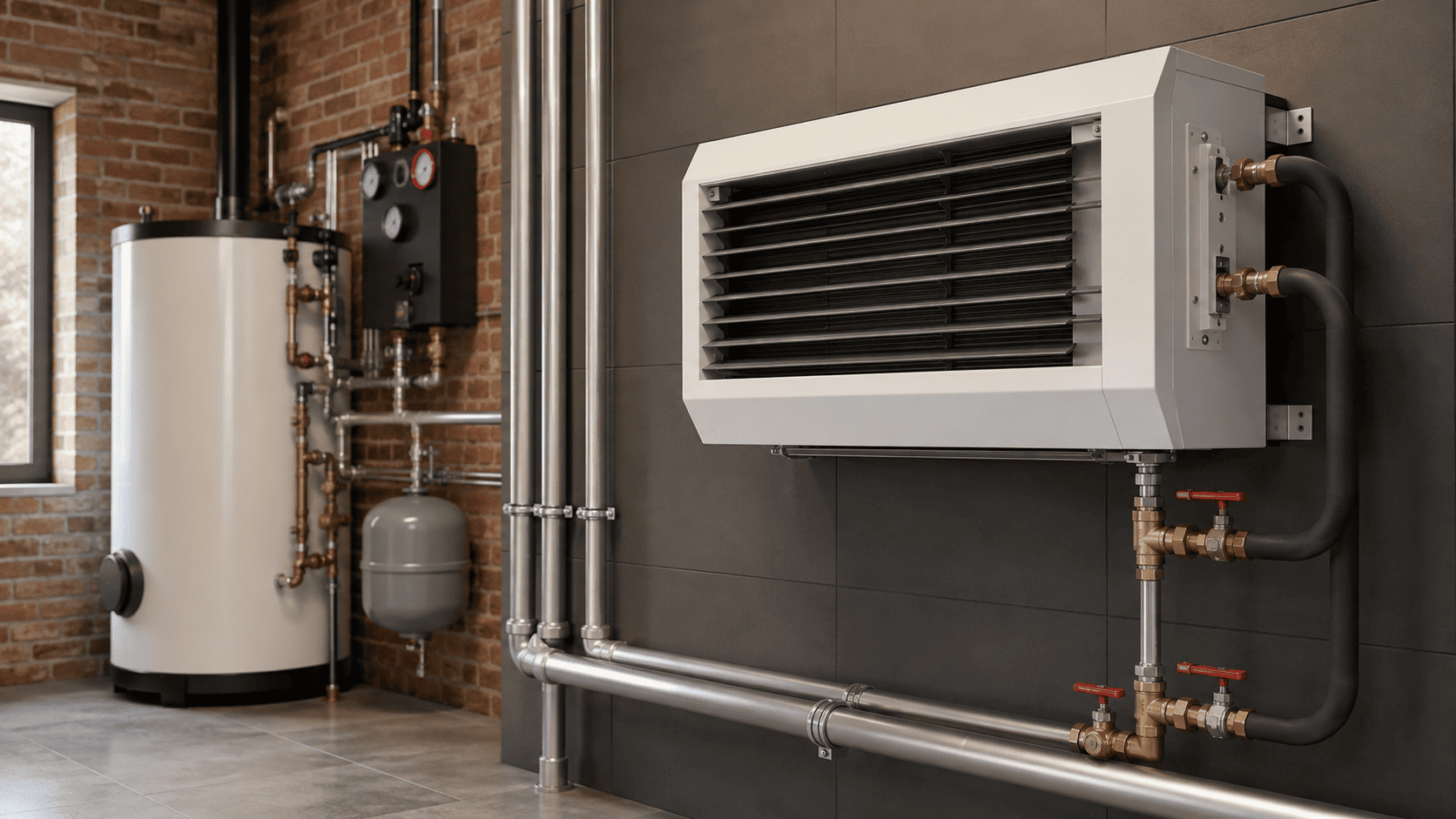

Как подключить водяной тепловентилятор к отопительному контуру
Подключение включает две взаимосвязанные части: гидравлическую и электрическую. По водяному контуру необходимо организовать подачу горячего теплоносителя в теплообменник и его возврат в систему. Электрическое питание требуется вентилятору и системе управления.
Самостоятельно рассматривать эти части друг от друга неправильно. Например, вентилятор может вращаться с требуемой скоростью, но при недостаточном расходе воды воздух будет нагреваться слабее расчётного. И наоборот, горячий теплообменник без нормального воздушного потока не обеспечит эффективного распределения тепла по помещению.
При подключении важно соблюдать направление подачи и отвода теплоносителя, предусмотренное конструкцией конкретного устройства. В инструкции AERO соответствующие патрубки обозначены отдельно. Производитель также обращает внимание на аккуратное подключение соединений, чтобы не допустить механического повреждения теплообменника.
Состав конкретного узла подключения определяют проектом. В систему могут входить запорные и регулирующие элементы, фильтрация и другие компоненты, необходимые для нормальной работы и обслуживания. Если требуется управлять количеством тепла, передаваемого прибором, предусматривается возможность регулирования потока теплоносителя.
Отдельно необходимо учитывать риск замерзания. Если теплообменник заполнен водой, оборудование нельзя оставлять в условиях, при которых вода внутри может замёрзнуть. Для AERO производитель прямо указывает: если после заполнения возможны отрицательные температуры, воду необходимо удалить из теплообменника.
Это особенно важно для складов, ангаров и других объектов, которые зимой могут временно оставаться без отопления. Замерзание воды сопровождается её расширением и способно повредить теплообменник.
Не следует забывать и об электрической части. Водяной нагрев не означает, что тепловентилятор вообще не требует электропитания. Электродвигателю вентилятора и органам управления необходима сеть, параметры которой должны соответствовать требованиям конкретной модели. Монтаж выполняют в соответствии с технической документацией и требованиями электробезопасности. Для серии AERO производитель указывает питание 230 В и предусматривает выносной пульт управления.
Регулирование мощности и основные ошибки проектирования
Управлять водяным тепловентилятором можно несколькими способами. С точки зрения воздушной части меняется скорость вентилятора, а с точки зрения гидравлической системы может регулироваться количество теплоносителя, проходящего через теплообменник.
У моделей AERO предусмотрены разные скорости воздушного потока, а управление выполняется с помощью выносного пульта. В документации также предусмотрен терморегулятор, позволяющий задавать температуру в помещении.
При изменении скорости вентилятора меняется количество воздуха, проходящего через теплообменник. Это влияет и на распределение тепла, и на температуру воздушной струи. Поэтому максимальная скорость нужна не всегда. После выхода помещения на рабочий режим может оказаться достаточно меньшей интенсивности, если она обеспечивает требуемый комфорт.
Регулирование теплоносителя позволяет воздействовать непосредственно на количество передаваемого тепла. Такая схема особенно полезна в межсезонье, когда максимальная отопительная мощность требуется далеко не постоянно.
Автоматика помогает поддерживать заданную температуру без постоянного участия персонала. Но важно правильно выбирать место размещения датчика. Пульт со встроенным терморегулятором не следует устанавливать непосредственно в струе нагретого воздуха. Иначе датчик быстро зарегистрирует повышенную температуру и система преждевременно изменит режим. Такое требование отдельно указано производителем для оборудования AERO.
Одна из основных ошибок при проектировании водяного отопления заключается в подборе прибора только по его номинальной мощности без учёта реальных параметров воды. Например, система способна работать с более низкой температурой теплоносителя, чем та, для которой приведено выбранное значение мощности. После запуска тепла оказывается меньше ожидаемого.
Вторая распространённая проблема — недостаточный расход воды. Установить тепловентилятор с высокой паспортной теплоотдачей мало: отопительный контур должен физически обеспечить соответствующий расход через его теплообменник.
Третья ошибка связана с выбором места. Даже правильно подключённый прибор не даст желаемого результата, если воздушная струя перекрыта стеллажами или направлена в малополезную часть помещения.
Нередко недооценивают и суммарную нагрузку при использовании нескольких аппаратов. Каждое новое устройство требует определённого количества теплоносителя. Если насосное оборудование, диаметры труб или другие параметры существующей сети для этого не рассчитаны, добавление тепловентиляторов не приведёт к пропорциональному увеличению теплоотдачи.
Ещё одна проблема — попытка решить повышенные теплопотери исключительно увеличением мощности. Если через плохо утеплённые стены, открытые ворота и вентиляцию помещение теряет слишком много тепла, увеличение числа отопительных приборов может оказаться менее рациональным, чем устранение части этих потерь.
Поэтому проектирование начинается не с выбора конкретной модели, а с оценки объекта. Необходимо знать тепловую нагрузку помещения, доступные параметры теплоносителя, конфигурацию трубопроводов и точки, в которых требуется обеспечить комфортную температуру. Затем определяют необходимое количество приборов, места их монтажа и направление воздушных потоков.
Водяной тепловентилятор особенно эффективен тогда, когда гидравлическая и воздушная части системы работают согласованно. Горячая вода должна поступать в требуемом объёме, теплообменник передавать рассчитанную мощность, а воздушный поток распределять полученное тепло по помещению.
Именно поэтому при выборе оборудования Tropik-Line важно сопоставлять характеристики конкретной модели не только с площадью здания, но и с параметрами существующей системы отопления. Такой подход позволяет получить прогнозируемую теплоотдачу, избежать холодных зон и не закладывать лишнюю мощность там, где проблему правильнее решить настройкой, размещением или снижением теплопотерь.
