Компания Tropik-line запускает в продажу смесительные узлы собственного производства: LN-4(1/2"), LN-5(3/4"), LN-10(1") с максимальной пропускной способностью KvS 4, 5, 10 соответственно. Это оснащение применяется для подключения климатического оборудования, которое работает на жидком теплоносителе: тепловентиляторы, воздушные завесы и другие устройства. Узлы предназначены для регулировки рабочего
температурного режима, мощностных показателей теплоносителя, недопущения замерзания
теплообменников.

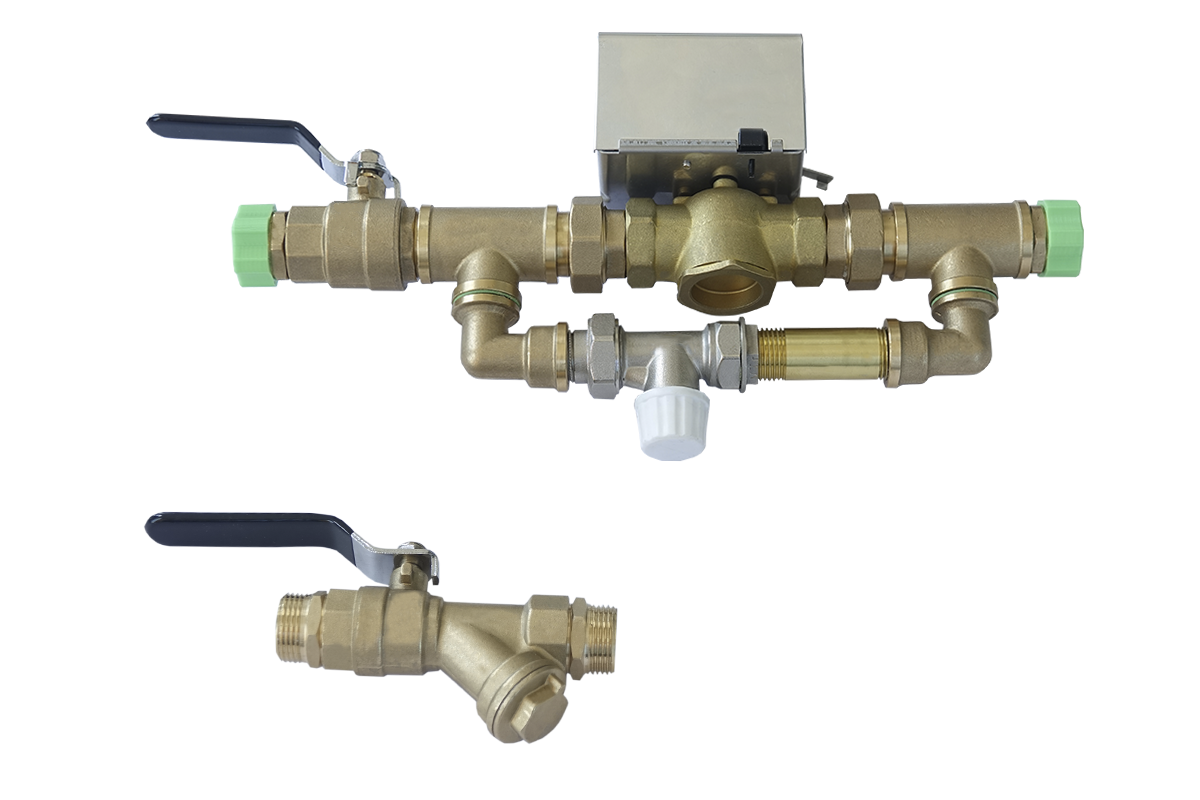

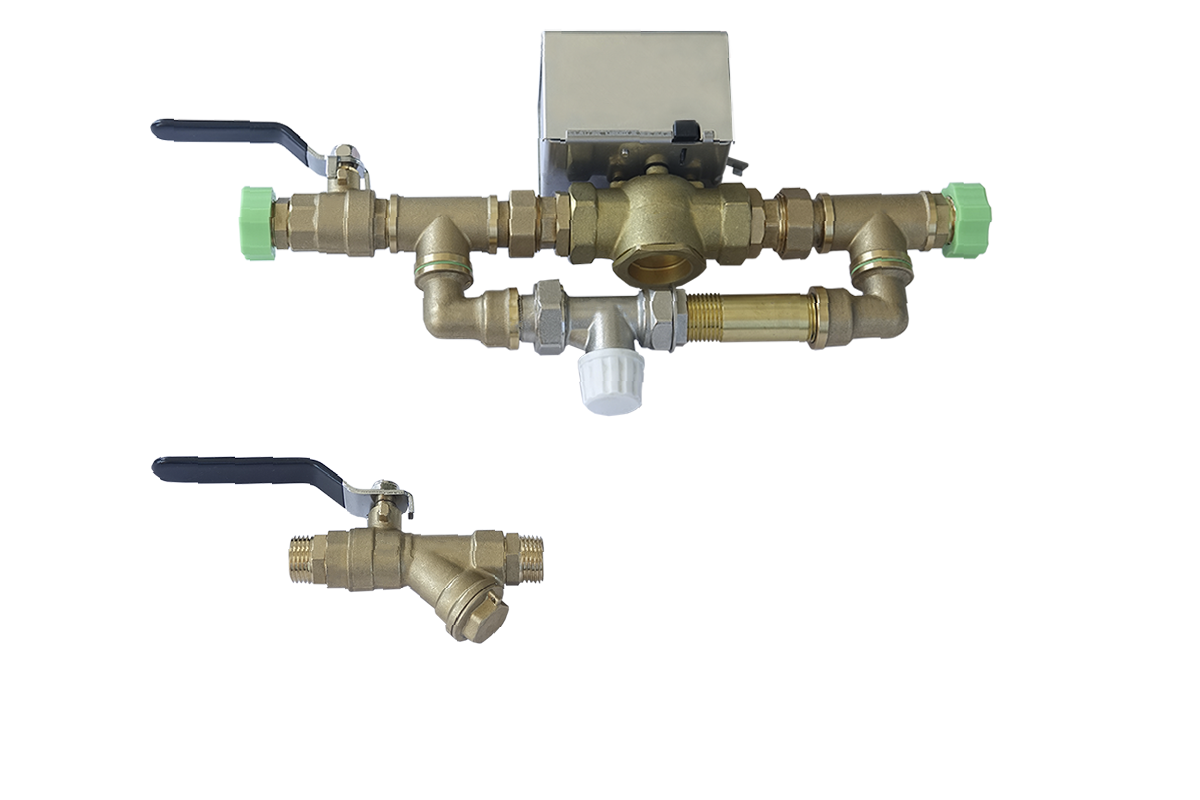

смесительный узел

Мы применяем только надежные и проверенные компоненты для производства своей продукции. В смесительных узлах Tropik-Line мы не используем черный металл для исключения уменьшения пропускной способности изделий со временем.

Компактные смесительные узлы допускают поворот 2-х ходовых клапанов для возможности монтажа смесительного узла в разных пространственных положениях. Для транспортировки и хранения узлы комплектуются декоративными пробками, которые препятствуют проникновению частиц пыли и повреждению клапана.

Подключение смесительного узла при использовании водяной тепловой завесы позволяет сразу вывести в рабочий режим завесу и тем самым быстро отсечь поступающий в проем холодный воздух. Подробнее о назначении и использовании смесительных узлов компании Tropik-line, вы можете ознакомится в статье: "Смесительные узлы для тепловых завес. Насколько необходимо их использовать?" При монтажных работах не следует применять грубую силу и чрезмерно затягивать соединения. Электрическое подключение должен проводить электрик с высокой квалификацией согласно документации. Подробнее читайте в паспорте изделия.

Максимальное число  водяных завес / тепловентиляторов, которое можно подключить к одному смесительному узлу, представлено в виде таблицы совместимости.

Наименование
завесы
или
тепловентилятора
LN-4 (1/2")
LN-5(3/4")
LN-10(1")
Допустимо Рекомендуется,
не более
Допустимо Рекомендуется,
не более
Допустимо Рекомендуется,
не более
Т109 W10 5 4 8 6 16 14
T212W10 3 3 6 5 12 10
T118W20 2 2 4 3 9 8
T224W20 2 1 3 2 6 5
X315W10 3 2 5 3 11 9
X416W10 2 2 4 3 10 8
X330W20 1 1 2 2 5 4
X432W20 1 - 2 1 5 4
X525W10 1 1 3 2 6 5
X550W20 - - 1 1 3 3
AERO 15D30 3 2 5 4 12 10
AERO 25D35 2 2 3 3 7 6
AERO 35D40 1 1 2 2 5 4
AERO 45D45 1 - 2 1 4 3
AERO 70D55 - - 1 1 3 2

 В указанной выше таблице не учтены сопротивления длинных подводящих магистралей, которые могут существенно увеличить гидросопротивление всей системы!


Гарантийный срок, как и на всю продукцию Tropik-line, составляет 36 месяцев.

При возникновении технических вопросов и необходимости подбора смесительных узлов вы можете связаться с нами по телефону 8 (800) 505-18-56, заказать обратный звонок, по электронной почте sales@tropik-line.ru или заполните форму обратной связи. Либо вы можете приобрести любую продукцию онлайн.

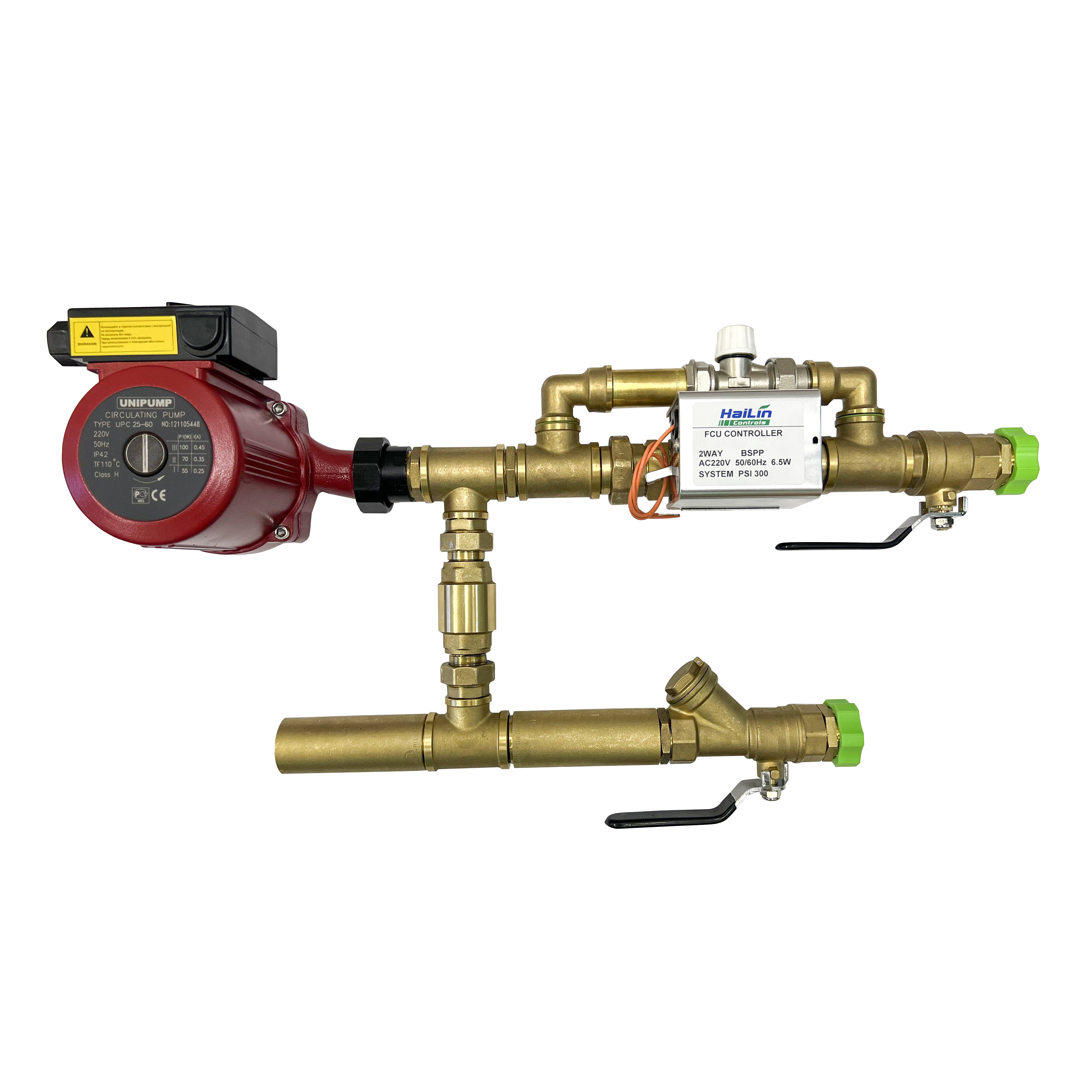

смесительный узел
Смесительные узлы LN моvjv
Для бытового и коммерческого использования. Надежность и качество гарантируем!
